模块化滤料测试台

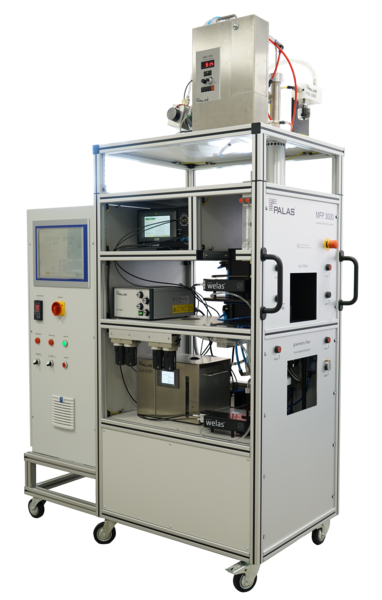

图1：MFP 3000

1. 可变气溶胶发生：采用模块化分散器设计，支持生成粉尘、KCl/NaCl、DEHS等多种测试介质。可通过提高粉尘浓度等方式显著缩短测量时间。

2. 电晕放电装置（选配）：配备可调节离子流系统，适配不同质量流量。混合空气流速可在从 0.05 至 1 m/s 范围内精确调控，可选配瞬态流入模式。

3. Promo® 3000 光散射粒径谱仪集成Windows测试平台软件，可在高达 5000 mg/m³（SAE 细颗粒）浓度环境下实现精准颗粒测量，同时满足低浓度初始分级分离效率的测定需求。

4. 移动气动滤芯夹具采用气动快速装夹机构，实现试样的高效更换与系统快速装载。

5. 重力法滤芯夹具支持快速简便的重量法分离效率评估。

6. 原气传感器

7. 净气传感器

MFP 3000 配备集成质量流量控制器，通过 FTControl 滤料测试软件实现体积流量的自动监测与精确控制。测试过程中，滤料体积流量、温度、相对湿度及压差等传感器数据均实现自动采集记录。

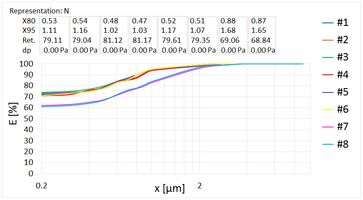

图2：分级分离效率对比示例

• 全自动分级分离效率测量
• Promo® 系统可清晰呈现从 0.2 至 40 µm 全量程范围内滤材的分离效率特性
• 高灵敏度粒子测量技术可精准识别分离效率的细微差异
• 经优化的气溶胶应用方案使单次分离效率测量仅需约 2 分钟
• 可简单对比分离效率曲线，也可计算平均值

垂直式结构确保大颗粒（最高 40 µm）可直达滤材表面，同时在原气与净气侧均配备等速采样探头，为两侧传感器提供代表性气样。

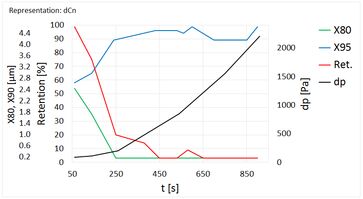

图3：持续时长测量示例

• 支持在粉尘负载过程中进行分级分离效率动态监测，可预设压损阈值或测量时长作为终止条件
• 支持基于压损或时间的负载步进预设
• 重量法分离效率精确测定
• 以双轴曲线图表呈现压损特性与截留性能，同步提供 80% 和 95% 分离效率特征粒径
• 支持多负载阶段分级分离效率的对比分析
• 可通过提高气溶胶浓度等方式有效压缩测试周期

配合 Promo® 3000 光散射粒径谱仪，可确保气溶胶浓度与粒径的清晰可靠测定，从而实现分级分离效率的精准判定。系统支持 welas® digital 3000 或 Promo® 3000 双传感器配置，实现准同步颗粒测量，具备以下优势：

• 全自动分级分离效率测量流程
• 适配极高与极低气溶胶浓度的测试场景

通过高度自动化的测试序列设置、定义明确的独立组件以及 FTControl 滤料测试软件的可定制程序，共同保障了测量结果的高度可靠性。
