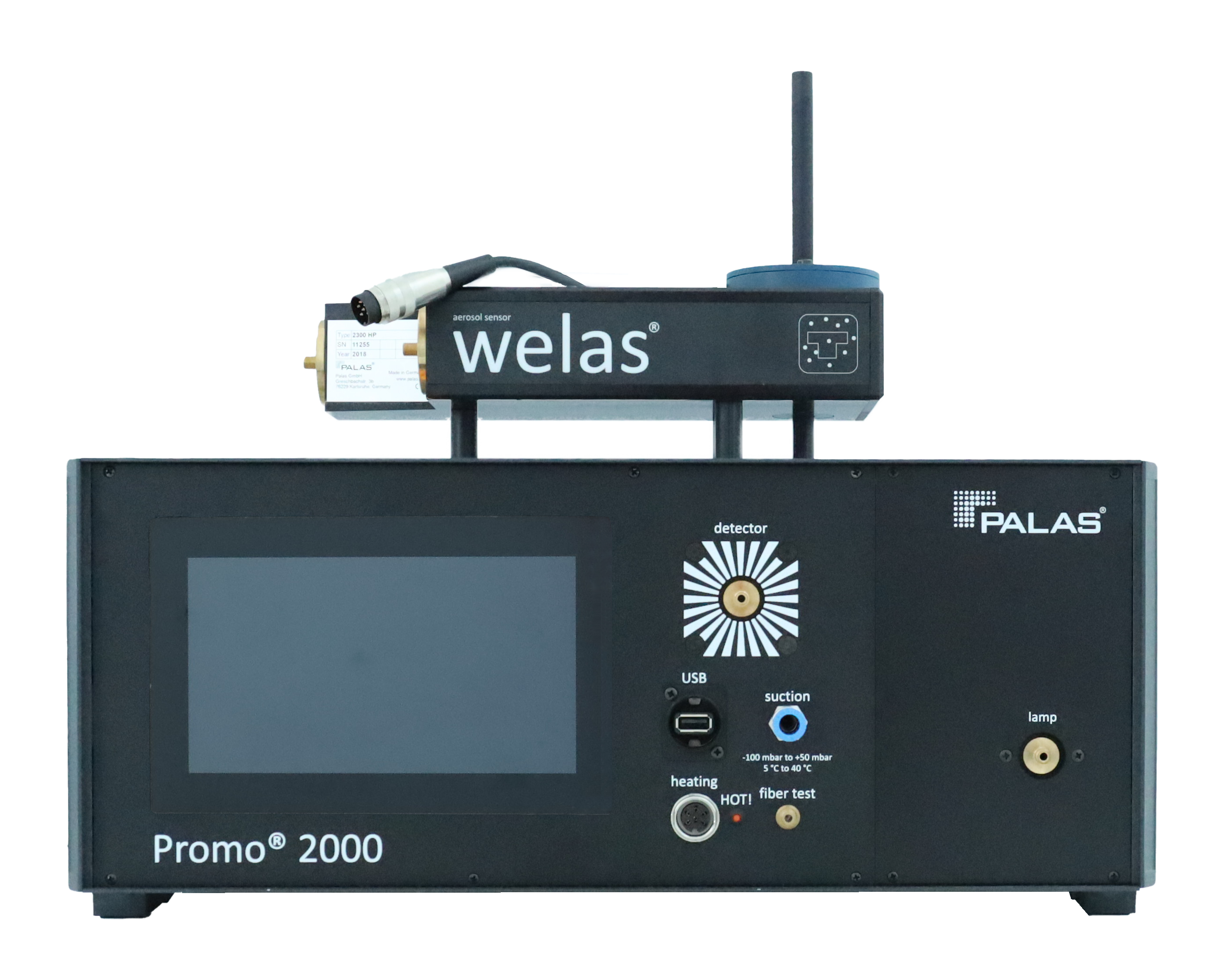

Promo® 2000
Promo® 2000 ist ein Streulichtaerosolspektrometer zur Partikelgrößenanalyse und Konzentrationsbestimmung, das mit allen welas® Sensoren ausgerüstet werden kann. Am Promo® 2000 können die mit unterschiedlich großen Messvolumina ausgestatteten welas® Sensoren über Lichtwellenleiter leicht angeschlossen und beliebig ausgetauscht werden. Diese Sensoren erlauben die sichere Messung im Konzentrationsbereich von < 1 Partikel/cm3 bis 106 Partikel/cm3 in Gasen.
Bis zu 128 Größenkanäle pro Messbereich und ein Konzentrationsbereich von < 1 Partikel/cm3 bis 106 Partikel/cm3 zeichnen das Promo® 2000 aus.
工作原理
Streulichtaerosolspektrometersystem mit Lichtwellenleitertechnik
Ein Touchdisplay ermöglicht die komfortable Bedienung. Messungen lassen sich einfach starten, wobei sämtliche Daten, wie z. B. die aktuelle Anzahlverteilung und Anzahlkonzentration sowie 24 weitere statistische Werte in Echtzeit ausgewertet und dargestellt werden.
Mit dem Promo® 2000 als Stand-Alone-Messgerät (d. h. ohne externen Rechner) werden kontinuierliche Messungen durchgeführt. Es können alle angefallenen Daten mit einer maximalen zeitlichen Auflösung von 1 s gespeichert werden. Promo® 2000 kann so über Wochen selbstständig messen und anfallende Daten sichern. Zum Datentransfer kann Promo® auch in ein Firmennetzwerk eingebunden werden.
Promo® 2000 verfügt über eine standardisierte Schnittstelle und kann von einem Prozessleitsystem oder durch ein einfaches Labview-Programm angesteuert werden. Deshalb ist das Promo® 2000 besonders geeignet für Regelungs- und Überwachungsanwendungen. Temperatur-, Feuchte- und Drucksensor können angeschlossen werden.
Palas® bietet für das Gerät Fernwartung und Datenzugriff über www.palas.de/user an.
Promo® 2000 verfügt über einen neuen, schnellen 20 MHz Signalverarbeitungsprozessor, der den Verlauf jedes einzelnen Partikelsignals untersucht. Hierdurch können in der Streulichtmesstechnik koinzidente Ereignisse, d. h. mehr als ein Partikel gleichzeitig im Messvolumen, am Einzelsignal erkannt und (nach Dr. Umhauer / Prof. Dr. Sachweh) korrigiert werden. Dies ermöglicht die Erweiterung des maximalen Konzentrationslimits auf bis zu 106 Partikel/cm3 (welas® Sensor 2070). Auch in niedrigen Konzentrationen < 1 Partikel/cm3, mit dem welas® Sensor 2500 führt dies zu einer höheren Messgenauigkeit.
Die hohe Klassifiziergenauigkeit und die hohe Größenauflösung bezüglich der Partikelgröße werden durch folgende Besonderheiten garantiert (siehe Diagramm 1):
- Weißlicht und 90° Streulichtdetektion ⇒ Eindeutige Kalibrierkurve
- Patentierte T-Blende ⇒ Kein Randzonenfehler
- Neue digitale Einzelsignalverarbeitung ⇒ Koinzidenzerkennung und -korrektur am Einzelsignal, wodurch bei höheren Konzentrationen gemessen werden kann.

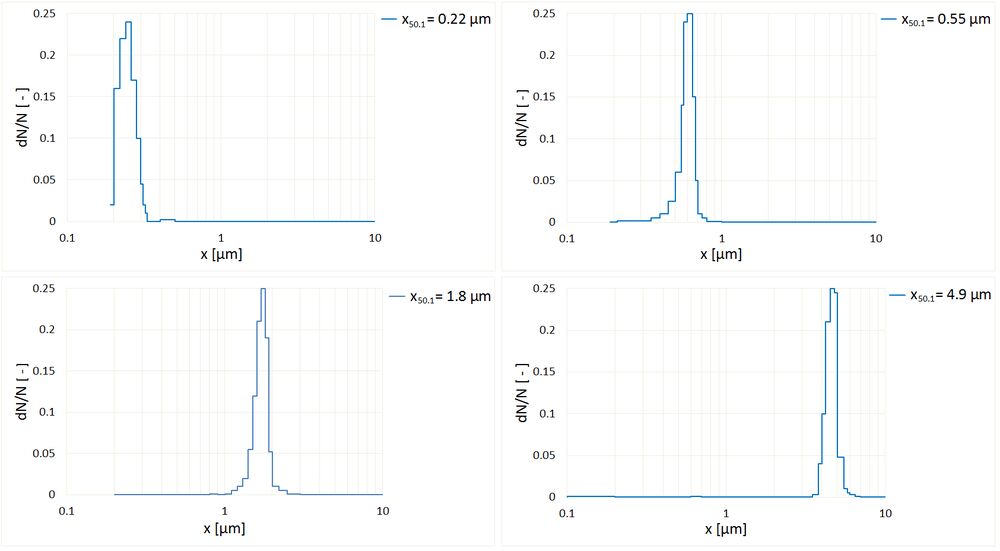

Diagramm 1: Beispiel mit Sensor 2200
Promo® 2000 zeichnet sich durch einen sehr hohen Zählwirkungsgrad schon ab 0,2 μm aus!

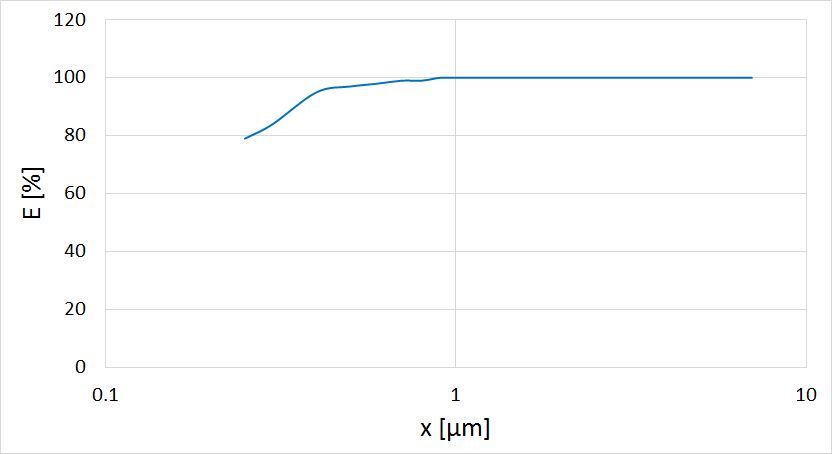

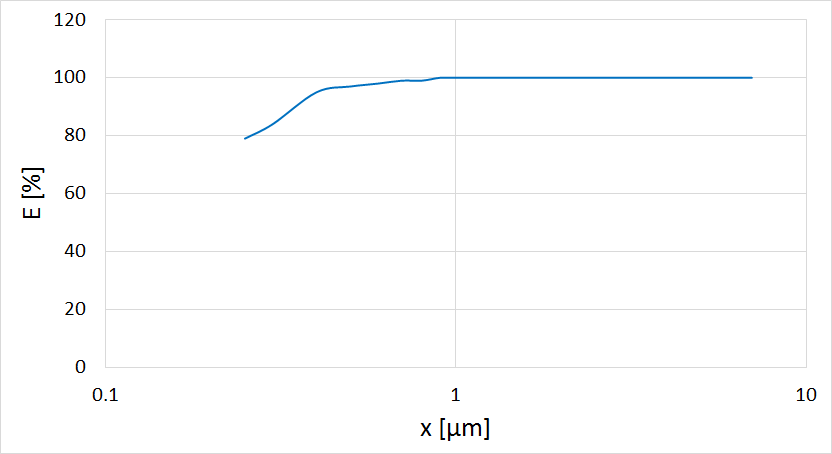

Diagramm 2: Beispiel mit Sensor 2200, bezogen auf LAS-X II
参考文献
出版物
- Dupont, S.; Rajot, J.-L.; Lamaud, E.: Comparison Between Eddy-Covariance and Flux-Gradient Size-Resolved Dust Fluxes During Wind Erosion Events; Journal of Geophysical Research: Atmospheres 阅读更多
- Fernandes, R.; Dupont, S.; Lamaud, E.: Experimental evidence of dust flux size distribution variation along two consecutive erosion seasons; Aeolian Research 阅读更多
- Dupont, S.; Klose, M.; Irvine, M.R.; et al.: Impact of Dust Source Patchiness on the Existence of a Constant Dust Flux Layer During Aeolian Erosion Events; JGR Atmosphere 阅读更多
- Schläfle, S.; Zhang, M.; et al.: Influence of Vertical Load, Inflation Pressure, and Driving Speed on the Emission of Tire–Road Particulate Matter and Its Size Distribution; atmosphere 15 阅读更多
- Khalfallah, B.; Bouet, C.; Labiadh, M-T.: Influence of Atmospheric Stability on the SizeDistribution of the Vertical Dust FluxMeasured in Eroding ConditionsOver a Flat Bare Sandy Field; Journal ofGeophysical Research: Atmospheres 阅读更多
- Dupont, S.; Klose, M.; Irvine, M.R.; et al.: Journal of Geophysical Research: Atmospheres; Journal of Geophysical Research: Atmospheres 阅读更多
- Bächler, P.; Meyer, J.; et al.: Measurement of transient nanoparticle emissions of a municipal biomass incineration plant equipped with pulse-jet cleaned filters; Process Safety and Environmental Protection 阅读更多
- Lyke, H.: Neue Aspekte bei der Prüfung von Luftfiltern; F & S Filtrieren und Separieren Jahrgang 31 Nr. 6
- Dupont, S.: On the Influence of Thermal Stratification on Emitted Dust Flux; Journal of Geophysical Research: Atmospheres 阅读更多
- Fernandes, R.; Dupont, S.; Lamaud, E.: Origins of Turbulent Transport Dissimilarity BetweenDust and Momentum in Semiarid Regions; Journal of Geophysical Research:Atmospheres 阅读更多
- Niedermeier, D.; Hoffmann, R.; Schmalfuss, S.; et al.: Particle deliquescence in a turbulent humidity field; 阅读更多
- Zinke, Julika; Nilsson, Ernst Douglas; et al.: Sea spray emissions from the Baltic Sea: comparison of aerosol eddy covariance fluxes and chamber-simulated sea spray emissions; Atmos. Chem. Phys., 阅读更多
- Schade, S.; Seipenbusch, M.: ViralaerosoltransmissionofSARS-CoV-2fromsimulatedhumanemissioninaconcerthal; InternationalJournalofInfectiousDiseases
优势
具体的益处
- 测量范围为 0.2 至 100 µm （在一台设备中可选择 4 个测量范围）
- 仅一台设备中可配置多达 4 个测量范围：
- 0,2 µm – 10 µm
- 0,3 µm – 17 µm
- 0,6 µm – 40 µm
- 2 µm – 100 µm（仅限于 welas® 2300 和 welas® 2500 传感器）
- 每个测量范围支持多达 128 个粒径通道
- 浓度范围从 < 1 颗粒/cm3 至 106 颗粒/cm3
- 不同折射率的校准曲线
- 从 0.2 µm 开始具有很高且可重现的计数效率
- 耐压高达 10 bar（可选）
- 可加热至 250 °C （可选）
- 光纤技术
- 操作简便，配有大尺寸触摸显示屏
- 客户可以独立进行校准、清洁和更换灯泡
- 外部控制可通过 RS 232 或以太网实现
- PDAanalyze 分析软件
- 可选：PDControl 软件支持 welas® digital 运行
- 维护成本低
- 功能可靠
- 降低运营成本
应用领域
为各行业提供定制化解决方案
- 设施的排放监测
- 研磨与分级工艺控制
- 食品、制药及化工行业生产过程监测
- 完整过滤器、惯性分离器、湿式分离器或静电除尘器的测试
技术数据
详细信息
- 测量原理
- Optical light-scattering
- 测量范围 (数量浓度)
- < 1 • 106particles/cm3
- 测量范围 (粒径)
- 0.2 – 10 µm, 0.3 – 17 µm, 0.6 – 40 µm, 2 – 100 µm
- 体积流量
- 5 l/min
- Size channels
- Max. 128 (64/decade)
- 接口
- USB, Ethernet (LAN), Wi-Fi, RS-232/485
- User interface
- Touchscreen, 800 • 480 pixel, 7" (17.78 cm)
- Data logger storage
- 4 GB Compact Flash
- 软件
- PDControl, FTControl, PDAnalyze
- Data acquisition
- Digital, 20 MHz processor, 256 raw data channels
- Light source
- Xenon arc lamp 35 W
- 外壳
- Table housing, optional: with mounting brackets for rack-mounting
- Support options
- Direct remote access, Palas webserver service
- Operating system
- Windows embedded
- Power consumption
- 100 W
- Installation conditions
- +5 – +40 °C (control unit)
- Dimensions
- 185 • 450 • 315 mm (H • W • D) (19")
- 重量
- Control unit: approx. 8 kg, sensor: approx. 2.8 kg
