RBG professional

Erzeugen von Test- und Prüfaerosolen aus Pulvern, Pollen und Sporen im Betrieb bis 10 bar Gegendruck, Massenstrom ca. 0,04 – 800 g/h

Haben Sie noch Fragen?

Beschreibung

Für viele Anwendungen in der Forschung, Entwicklung und Qualitätssicherung und bei der Kalibrierung von Partikelmessgeräten werden niedrigkonzentrierte Feststoffaerosole aus Pulvern benötigt.

Das RBG System wird seit mehr als 25 Jahren zum zuverlässigen Dispergieren von nicht kohäsiven Pulvern wie z. B. mineralischen Stäuben, medizinischen Wirkstoffen, Pollen etc. im Größenbereich < 200 µm und mit einem Feinanteil < 100 nm weltweit mit großem Erfolg eingesetzt. Monolithische Feststoffe, wie z. B. Tafelkreide, werden mit höchster Dosierkonstanz fein dispergiert.

Der besondere Vorteil dieses Dosier- und Dispergiersystems liegt darin, dass beim RBG System durch ein schnelles und einfaches Auswechseln des Feststoffbehälters Massenströme von ca. 40 mg/h bis ca. 800 g/h mit höchster Dosierkonstanz dispergiert werden.

Der RBG professional ist druckfest bis 10 bar Gegendruck und kann mit Stickstoff als Trägergas betrieben werden.

Inbetriebnahme

Das zu dispergierende Pulver wird nach und nach in den zylindrischen Feststoffbehälter eingefüllt und mit einem Stopfer verdichtet. Durch die Hochschule Luzern wurde eine exzellente Reproduzierbarkeit der Stopfdichte im Feststoffbehälter mit einer Abweichung von 3,4 % ermittelt.

Der gefüllte Feststoffbehälter wird in den Dispergierkopf des RBG eingesetzt. Das über die Füllhöhe gleichmäßig verdichtete Pulver wird dann mit einem exakt geregelten Vorschub gegen eine rotierende Bürste transportiert. Ein einstellbarer Volumenstrom überströmt die dicht gewebte Präzisionsbürste mit sehr hoher Geschwindigkeit und reißt die Partikel aus der Bürste.

Der komplette Dispergierkopf besteht aus Dispergierhalterung, Dispergierdeckel, Präzisionsbürste und Feststoffbehälter.

RBG - Funktionsprinzip - Schema - 116mm.png

Abb. 1: Prinzipskizze RBG System

Dosieren

Das Dosieren erfolgt über den exakt geregelten Vorschub des Transportkolbens. Die gewünschten Massenströme lassen sich einfach und reproduzierbar aus dem Querschnitt des Feststoffbehälters, dem exakt einstellbaren Vorschub des Transportkolbens sowie mit der einfach zu ermittelnden Stopfdichte des Pulvers im Behälter bestimmen.

Massenströme RBG System (Stopfdichte 1 g/cm³)

Behälter Durchmesser
Füllmenge
Vorschub 1 mm/h
Vorschub 10 mm/h
Vorschub 100 mm/h
Vorschub 1.000 mm/h
7 mm
2,7 g
38 mg/h
380 mg/h
3,8 g/h
38 g/h
10 mm
5,5 g
78 mg/h
780 mg/h
7,8 g/h
78 g/h
14 mm
17 g
150 mg/h
1,5 g/h
15 g/h
150 g/h
20 mm
35 g
310 mg/h
3,1 g/h
31 g/h
310 g/h
32 mm
88 g
800 mg/h
8 g/h
80 g/h
800 g/h

Dispergieren

Die von der Präzisionsbürste aus dem Vorratsbehälter abgetrennte Pulvermenge wird im Dispergierkopf durch die Dispergierluft bei hoher Geschwindigkeit in nahezu alle Einzelpartikel versprüht (siehe Abb. 2). Die Regelung der Dispergierluft erfolgt vollautomatisch über die eingebaute Mass-Flow-Kontrolle.

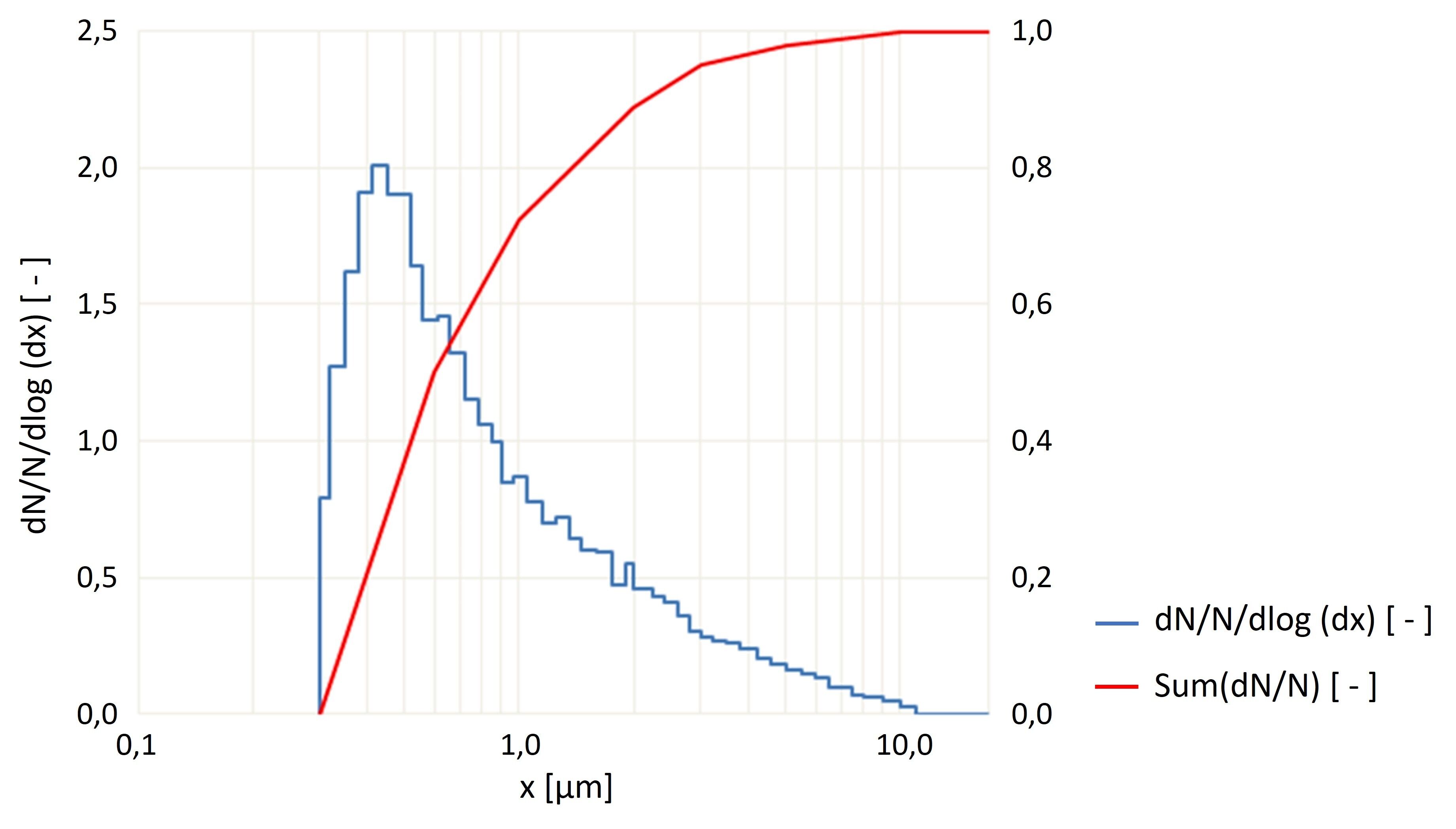

Abb. 2: Partikelgrößenverteilung mit welas® digital 2000

Für die optimale Dispergierung können vier verschiedene Dispergierdeckel eingesetzt werden.

Dispergierdeckel RBG System

Deckel
Partikelgröße
Behälterdurchmesser
Volumenstrom
A
< 0,1 – 200 µm
7 – 32 mm
33 – 80 l/min
B
< 0,1 – 200 µm
7, 10 und 14 mm
17 – 40 l/min
C
< 0,1 – 200 µm
7 mm
8 – 20 l/min
D
200 – 1.000 µm
7 – 32 mm
33 – 80 l/min

Impulsbetrieb

Durch den konstruktiven Aufbau des RBG Systems ist ein Impulsbetrieb "Staub"/"kein Staub" bis in den Sekundentakt möglich. Die Funktion kann manuell am Gerät oder über einen angeschlossenen Computer verwendet werden.

Fernbedienung

Der RBG professional kann optional über die mitgelieferte Software von einem Windows Computer oder Tablet angesteuert werden.

Vorteile

  • Sehr hohe Kurzzeit- und Langzeitdosierkonstanz
  • Dispergierung praktisch aller nicht kohäsiver Stäube
  • Druckfest bis 10 bar Gegendruck
  • Einfacher und schneller Austausch von unterschiedlichen Feststoffbehältern und Dispergierdeckeln
  • Automatische Bestimmung und Einstellung des Massenstromes
  • Impulsbetrieb
  • Alle Geräteparameter am LCD-Display auf einen Blick
  • Fernbedienbar über mitgelieferte Software
  • Einfache Reinigung des Gerätes
  • Wartungsarm
  • Geringe Betriebskosten

Technische Daten

Volumenstrom 8 – 180 Nl/min
Gewicht Ca. 15 kg
Partikelmaterial Nicht kohäsive Pulver und Stäube
Dosierzeit Mehrere Stunden nonstop
Maximale Partikelanzahlkonzentration Ca. 107 Partikel/cm³
Massenstrom (Partikel) 0,04 – 800 g/h (bei angenommener Stopfdichte von 1 g/cm³)
Partikelgrößenbereich 0,1 – 200 µm
Träger/Dispergiergas Luft, Stickstoff
Vordruck 4 – 13 bar
Maximaler Gegendruck 10 barg
Vorschub 1 – 1.000 mm/h
Druckluftanschluss Schnellkupplung
Innendurchmesser Feststoffbehälter 7, 10, 14, 20, 32 mm
Füllhöhe 110 mm
Dispergierdeckel Typ A, Typ B, Typ C, Typ D
Anschluss (Aerosolauslass) Øinnen = 5 mm, Øaußen = 8 mm
Schnittstellen USB Typ B
Elektrischer Anschluss 115 – 230 V, 50/60 Hz
Füllmenge 2,7 g (Behälter Ø = 7 mm), 5,5 g (Behälter Ø = 10 mm), 17 g (Behälter Ø =14 mm), 35 g (Behälter Ø = 20 mm), 88 g (Behälter Ø = 32 mm) (bei Stopfdichte 1 g/cm3)
Abmessungen 515 • 330 • 240 mm (H • B • T)

Anwendungen

  • Filterindustrie:
    • Fraktionsabscheidegradbestimmung
    • Gesamtabscheidegradbestimmung
    • Langzeitbestaubung
    • Filtermedien und konfektionierte Filter
    • Entstaubungsfilter
    • Staubsauger und Staubsaugerfilter
    • PKW-Innenraumfilter
    • Motorluftfilter
  • Kalibrieren von Partikelmessgeräten
  • Strömungssichtbarmachung
  • Inhalationsuntersuchungen
  • Tracerpartikel für LDA, PIV etc.
  • Beschichten von Oberflächen
