AQ Guard Smart 1200

Luftqualitätsmessgerät zur Überwachung von Feinstaub und Schadgasen (PM1, PM2,5, PM4, PM10, TSP, SO2, NO2, O3, CO, TVOC, CO2) unter anspruchsvollen Umweltbedingungen inkl. GPS

Downloads

AQ Guard Smart 1200

Luftqualitätsmessgerät zur Überwachung von Feinstaub und Schadgasen (PM1, PM2,5, PM4, PM10, TSP, SO2, NO2, O3, CO, TVOC, CO2) unter anspruchsvollen Umweltbedingungen inkl. GPS

Haben Sie noch Fragen?

Beschreibung

AQ Guard Smart 1200 ist ein kompaktes und Cloud-fähiges Messgerät für die Bestimmung der Luftqualität. Das System ist für die Anforderungen der Außenluftmessung im Smart-City-Umfeld zur Verbesserung der Granularität bei gleichzeitig hoher Vergleichbarkeit zu amtlichen Messungen, zur Umweltüberwachung und Gesundheitsschutz ausgelegt.

Durch die gleichzeitige Messung von Schadgasen eignet sich das Gerät perfekt zur Messung in umweltsensiblen Bereichen, insbesondere dort, wo diese bereits üblich oder gesetzlich vorgeschrieben sind.

Zertifikate

  • MCERTS indicative

Luftqualitätsmessgerät zur Überwachung von Feinstaub und Schadgasen

Das System arbeitet nach dem Prinzip der 90 Grad-Streulichtmessung am Einzelpartikel, basierend auf der Technologie des EN 16450-zertifizierten Fidas® 200. Dabei werden Signaldauer und -form berücksichtigt.

Die Kalibrierung des Geräts kann mithilfe eines monodispersen Prüfaerosols jederzeit einfach und schnell auch im eingebauten Zustand überprüft und gegebenenfalls justiert werden.

AQ Guard Smart 1200 ist für den Außeneinsatz unter extremen Bedingungen geeignet. Es hat seine Leistungsfähigkeit unter vielfältigen meteorologischen Verhältnissen bewiesen.

Zur besseren Ausnutzung der Eigenwärme befindet sich der beheizte Einlass innerhalb des Gehäuses und wird je nach Luftfeuchte und Temperatur dynamisch zugeschaltet.

Das AQ Guard Smart System verfügt über eine Ethernet-, WLAN- und Mobilfunkanbindung und unterstützt zur Kommunikation ASCII und MODBUS Protokolle. Alle Daten werden kontinuierlich aufgezeichnet und sind jederzeit nachträglich sowie in Echtzeit abrufbar.

Der AQ Guard Smart 1200 unterstützt Modellrechnungen zur aktuellen Feinstaubbelastung ebenso wie Prognosen. Diese werden zukünftig strengere Grenzwerte als Grundlage haben, was wiederum geringere Unsicherheiten bei lokalen Messungen erfordert.

Der AQ Guard Smart 1200 bietet Herstellern und Nutzern von geringen auflösenden Sensoren eine Vergleichsmöglichkeit und damit eine Plausibilitätsprüfung, bevor die Messwerte für die Weiterverarbeitung in Entstehungs- und Ausbreitungsstudien zur Verfügung gestellt werden.

Sensoren, welche Temperatur, Luftfeuchtigkeit und Druck erfassen, sind standardmäßig integriert.

Weitere Gassensoren zu Messung der Schadgase NO2, SO2, O3, CO, CO₂, TVOC sind integriert, welche zusätzliche Informationen über die Partikelherkunft geben können. Über den integrierten GPS-Sensor sind im stationären und nicht-stationären Betrieb die Daten auf den gemessenen Ort rückführbar.

Erweiterungen / Zubehör

MyAtmosphere

AQ Guard Smart 1200 kann an die Cloud Plattform MyAtmosphere angebunden werden. Das ermöglicht es sowohl privaten als auch behördlichen Betreibern, aktuelle Messwerte direkt ohne zeitlichen Verzug abzurufen. Des Weiteren können die Daten mit den Messwerten anderen Geräten verglichen werden. MyAtmopshere lässt sich über eine optionale Programmierschnittstelle (API) in eigene Systeme/Umgebungen einbinden.

Wetterstation

Für ein besseres Verständnis des Feinstaubeintrags und dessen Ursache, ist das Gerät optional mit einer entsprechenden Wetterstation erhältlich, die ergänzende meteorologische Informationen zur Verfügung stellt.

Halterung

AQ Guard Smart System verfügt über eine Mast- oder Tripodhalterung und kann bei Bedarf um einen Sonnenschutz sowie ein LoRa-Modem erweitert werden.

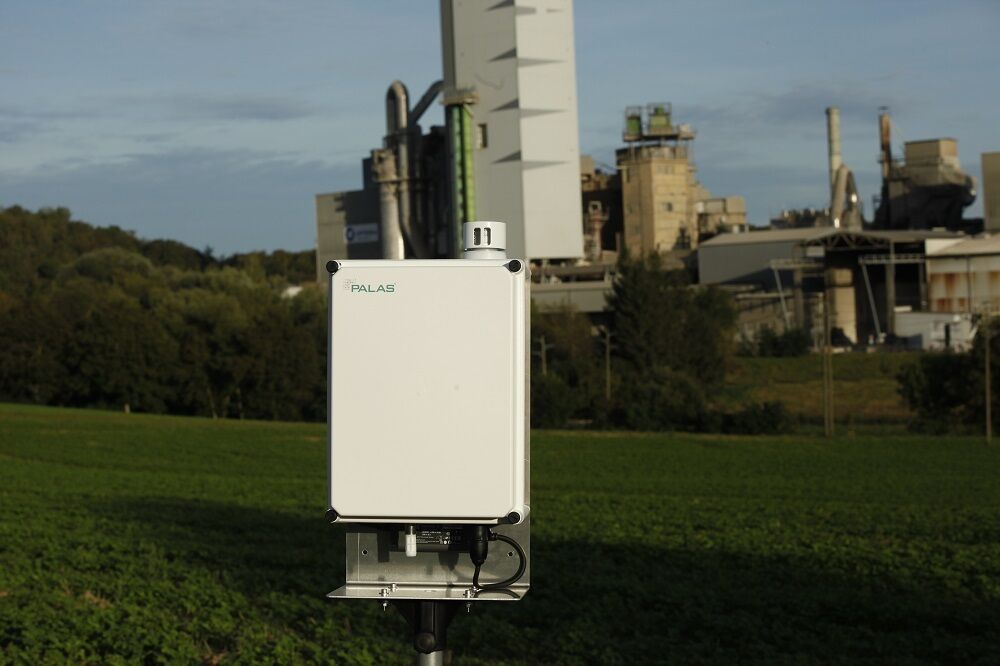

AQ Guard Smart auf einem Tripod (2)

Abb. 1: AQ Guard Smart auf einem Tripod

Vorteile

  • Technologie basierend auf der zertifizierten Fidas® 200-Serie (EN 16450 und MCERTS)
  • Simultane Messung von PM1, PM2,5, PM4, PM10, Cn mit hoher zeitlicher Auflösung
  • Zusätzlich SO2, CO, NO2, O3,TVOC, CO2
  • Einfache und schnelle Installation
  • Datenvisualisierung über Cloud MyAtmosphere
  • Kommunikation via GPRS / 3G / 4G / Ethernet/Wi-Fi, optional: LoRaWAN
  • GPS integriert
  • Erweiterbar mit Wetterstation / Sonnenschutz

Technische Daten

Messbereich (Anzahl CN) 0 – 20.000 Partikel/cm³
Größenkanäle 64 (32/Dekade)
Messbereich (Größe) 0,175 – 20 µm
Messprinzip Optische Lichtstreuung am Einzelpartikel
Messgrößen PM1, PM2,5, PM4, PM10, TSP, CN, Partikelgrößenverteilung, Druck, Temperatur, rel. Luftfeuchte, SO2, CO, NO2, O3, TVOC,
CO2
Messbereich (Masse) 0 – 100 mg/m³ (abhängig von der Aerosolzusammensetzung)
Messunsicherheit < 15 % für PM2,5, < 20 % für PM10 (erweiterte Messunsicherheit nach EN 16450, korrigiert – MCERTS)
Zeitliche Auflösung 1 min, gleitender Mittelwert 1 min
Lichtquelle Langzeitstabile LED
Stromverbrauch Regelbetrieb: 1,2 A (1,7 A mit zusätzlicher Heizung)
Gewicht Ca. 6 kg
Reaktionszeit < 3 s (Gassensorik)
Aufstellungsbedingungen -20 – +50 °C
Schnittstellen USB, Ethernet (LAN), Wi-Fi, 3G/4G via Modem, optional: LoRaWAN
Protokolle ASCII, MODBUS, UDP
Elektrischer Anschluss Mitgeliefertes Netzteil: 12 V
Besonderheiten Beheizter Einlass, Zubehör: Mast-/Tripodhalterung, optional: Wetterstation, Sonnenschutz, LoRa-Modem
Abmessungen 530 • 270 • 208 mm (H • B • T)
Auflösung 0,01 ppm (Gassensorik)
Datenmanagement Cloud-Anbindung zu MyAtmosphere (separate Registrierung erforderlich; ggf. fallen Cloud-Lizenzgebühren an bzw. wird eine SIM-Karte benötigt)
Wiederholgenauigkeit < 2% (Gassensorik)
Langzeit-Drift < 1% / Monat (Gassensorik)

Anwendungen

  • Städtische Luftqualitätsüberwachung
  • Smart-City-Projekte
  • Tagebau und Deponien
  • Entstehungs- und Ausbreitungs-Studien
  • Baustellen- und Sanierungsgebiete
  • Immisionsüberwachung von Industrieanlagen
  • Messung von Staubemissionen im Straßen- und Schienenverkehr sowie an Häfen
  • Risikogebiete (natürlich und anthropogen)

Downloads

Kurzbeschreibung
Kurzbeschreibung des Produkts auf zwei Seiten als PDF
Produktbeschreibung
ausführliche Produktbeschreibung als PDF
