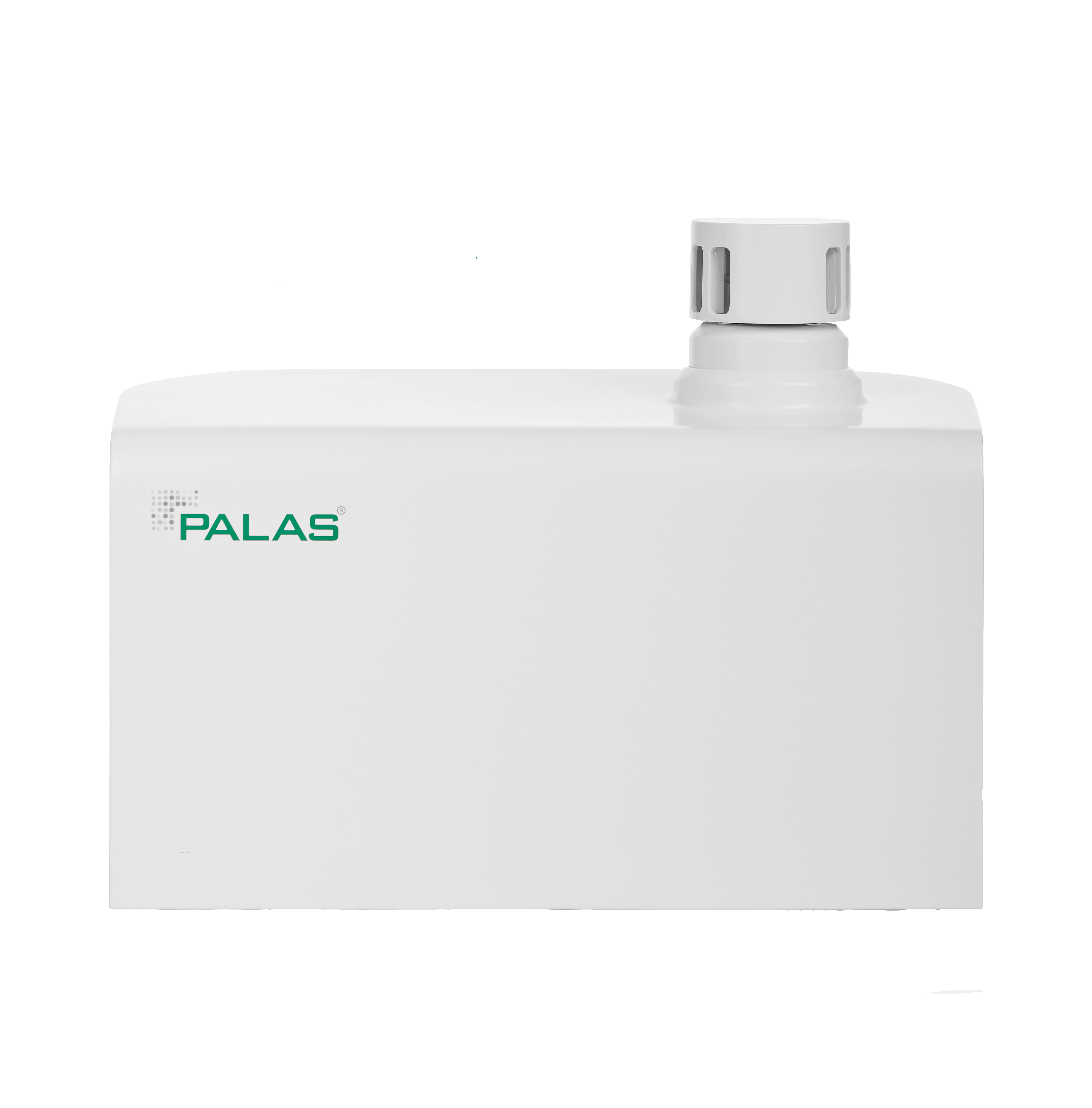

Fidas® Smart 100

Feinstaubmessgerät zur simultanen Messung von PM2,5 (EN 16450, MCERTS) und PM10 (MCERTS) inkl. PM1, PM4, TSP, CO2, TVOC. Schätzung des kohlenstoffbasierten PM-Anteils (PMx_CE)

Downloads

Fidas® Smart 100

Feinstaubmessgerät zur simultanen Messung von PM2,5 (EN 16450, MCERTS) und PM10 (MCERTS) inkl. PM1, PM4, TSP, CO2, TVOC. Schätzung des kohlenstoffbasierten PM-Anteils (PMx_CE)

Varianten

Beschreibung

Fidas® Smart 100 das derzeit fortschrittlichste kompakte Messgerät zur Bestimmung der Umgebungsluftqualität, analysiert kontinuierlich und zuverlässig luftgetragene Feinstaubpartikel im Größenbereich 0,175 – 20 µm und ist für PM2,5 für amtliche Messungen vom TÜV freigegeben und zugelassen. Ein neu entwickelter Algorithmus zur Massenbestimmung berechnet PM-Werte über optischer Streulichtmessung am Einzelpartikel unter Berücksichtigung von Signaldauer und -form. Messsystem und Algorithmen wurden auf Grundlage der Technik des EN 16450-zertifizierten Fidas® 200 entwickelt.

Durch den integrierten und geregelt beheizten Aerosoleinlass sind Messwerte unbeeinflusst von hoher Luftfeuchte und Nebel.

Neben der für den amtlichen Immissionsschutz relevanten Feinstaubfraktion PM2,5 berechnet und speichert Fidas® Smart 100 simultan PM1, PM4, PM10, die Gesamtstaubbelastung, die Partikel-Anzahlkonzentration Cn sowie die Partikelgrößenverteilung. Fidas® Smart 100 liefert damit umfangreiche und genaue Informationen über die Feinstaubpartikel, was in dieser Form nur mit einem zählenden Einzelpartikelmessverfahren möglich ist.

Fidas® Smart 100 ist für den unbeaufsichtigten Dauerbetrieb ausgelegt und verfügt über ein außerordentlich langlebiges Gebläse für den Probenluftstrom. Aerosolprobenahme, Aerosolkonditionierung sowie optisches Sensorsystem sind verschmutzungsresistent und können trotzdem im Bedarfsfall vom Anwender selbst gereinigt werden.

Eine automatische Nachführung der Kalibrierung des Messsystems sorgt für eine bisher unerreichte Langzeitstabilität und erlaubt den Betrieb über bis zu zwei Jahre ohne Nachkalibrieren. Der Kalibrierzustand kann mittels eines von Palas® kalibrierten Teststaubs überprüft werden. Palas®-Aerosolspektrometer sind dadurch die einzigen optischen Feinstaubmessgeräte, die vom Anwender am Betriebsort gegen einen rückführbaren Standard kalibriert werden können.

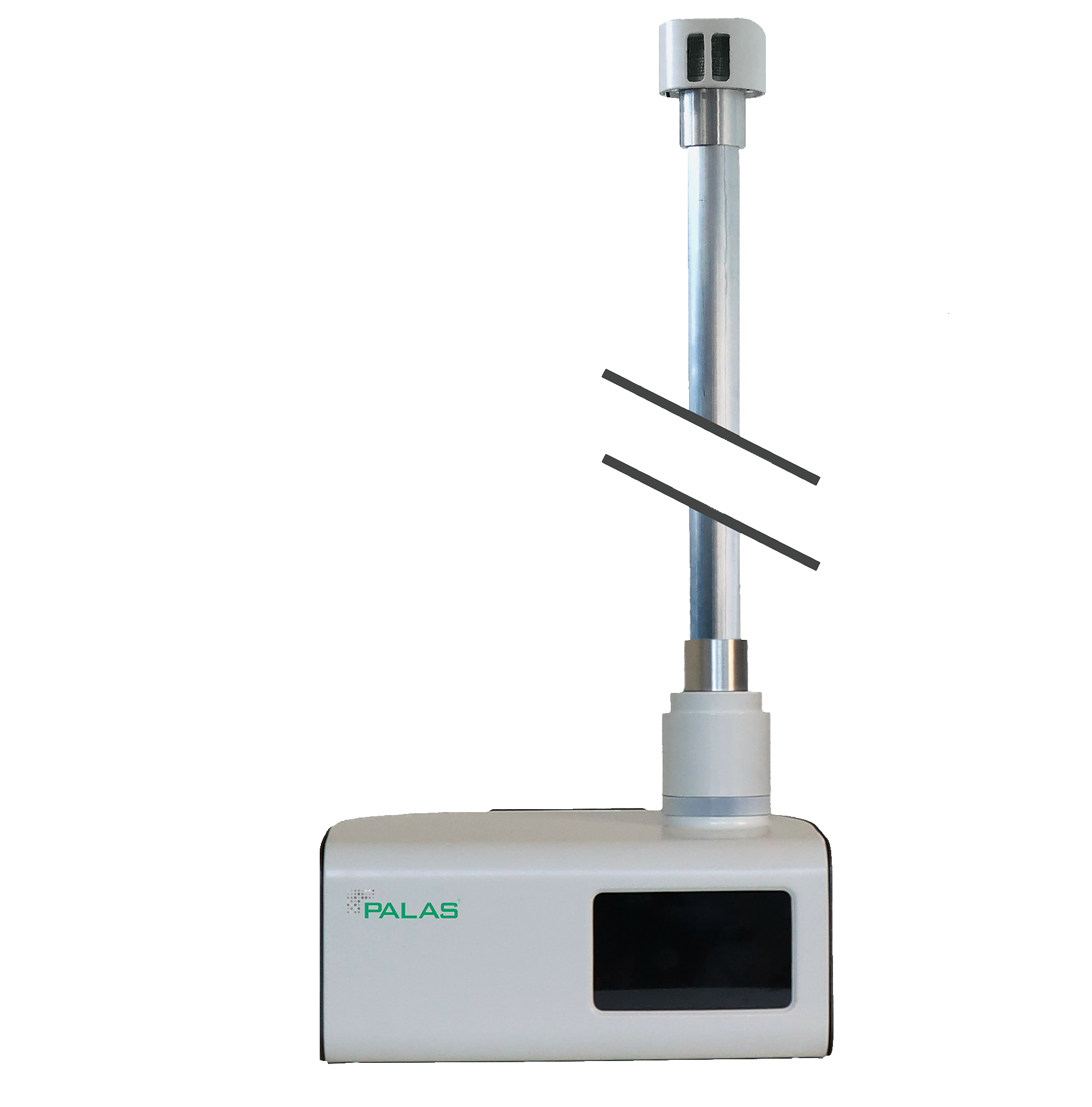

Abb. 1: Fidas® Smart 100Montagehalterung

Fidas® Smart 100 ist mit einem robusten, formschönen Wetterschutz ausgestattet und kann über eine VESA-Halterung mit einer Vielzahl handelsüblicher Montagesysteme kombiniert werden. Sonderausführungen für stark beanspruchte Umgebungen sind auf Anfrage erhältlich.

Mittels integrierter Sensoren erfasst Fidas® Smart 100 auch Temperatur, Druck und relative Feuchtigkeit der Umgebungsluft. Weitere Sensoren für gasförmige Luftverunreinigungen sind in Vorbereitung.


Abb. 2: Web-Interface

Fidas® Smart 100 verfügt über schnelle Datenschnittstellen und ermöglicht den Echtzeitzugriff über Ethernet, WLAN oder Mobilfunk. Da alle Messwerte im Gerät berechnet und aufgezeichnet werden ist keine externe Auswertung, z. B. durch Cloud-Computing, erforderlich. Der Anwender behält so die vollständige Kontrolle über seine Daten und entscheidet selbst, welche Informationen zugänglich sind. Fidas® Smart 100 kann Daten sowohl mittels diverser Protokolle numerisch bereitstellen als auch über einen eingebauten Server mit einem modernen Webinterface auf allen Geräteklassen visualisieren. Die kompakte Bauform vereinfacht die Installation und die Integration in vorhandene Infrastruktur.

Vorteile

  • TÜV-eignungsgeprüft
  • MCERTS-zertifiziert
  • Technologie basierend auf der zertifizierten Fidas® 200-Serie (EN16450 und MCERTS); simultane Messung von Cn, PM1, PM2,5, PM4, PM10
  • Hohe Genauigkeit durch hochentwickelte Algorithmen
  • Langzeitstabil aufgrund Selbstkalibrierung; bis zu 2 Jahre Betrieb ohne Kalibrierung möglich.
  • Nachkalibrierung vor Ort mit Teststaub (NIST-rückführbar) möglich
  • Betrieb über Netzstrom oder Gleichstrom

Technische Daten

Messprinzip Optische Lichtstreuung am Einzelpartikel
Messgrößen PM1, PM2,5, PM4, PM10, TSP, CN, Partikelgrößenverteilung, Druck, Temperatur, rel. Luftfeuchte, CO2, TVOC, Air Quality Index, Quellenindikation (je nach Ausstattung)
Messbereich (Anzahl CN) 0 – 20.000 Partikel/cm³
Messbereich (Größe) 0,175 – 20 µm
Messbereich (Masse) 0 – 20.000 µg/m³

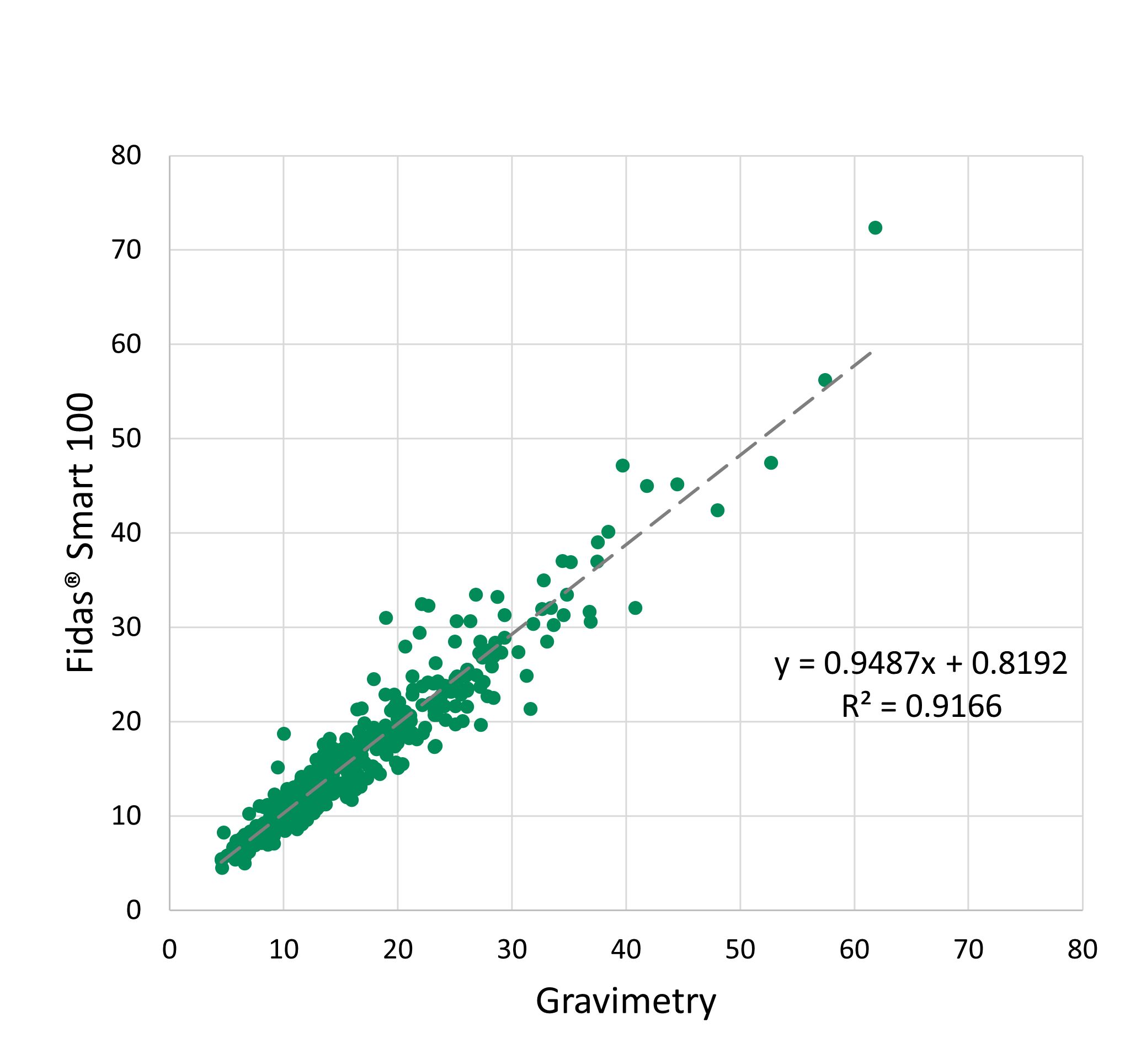

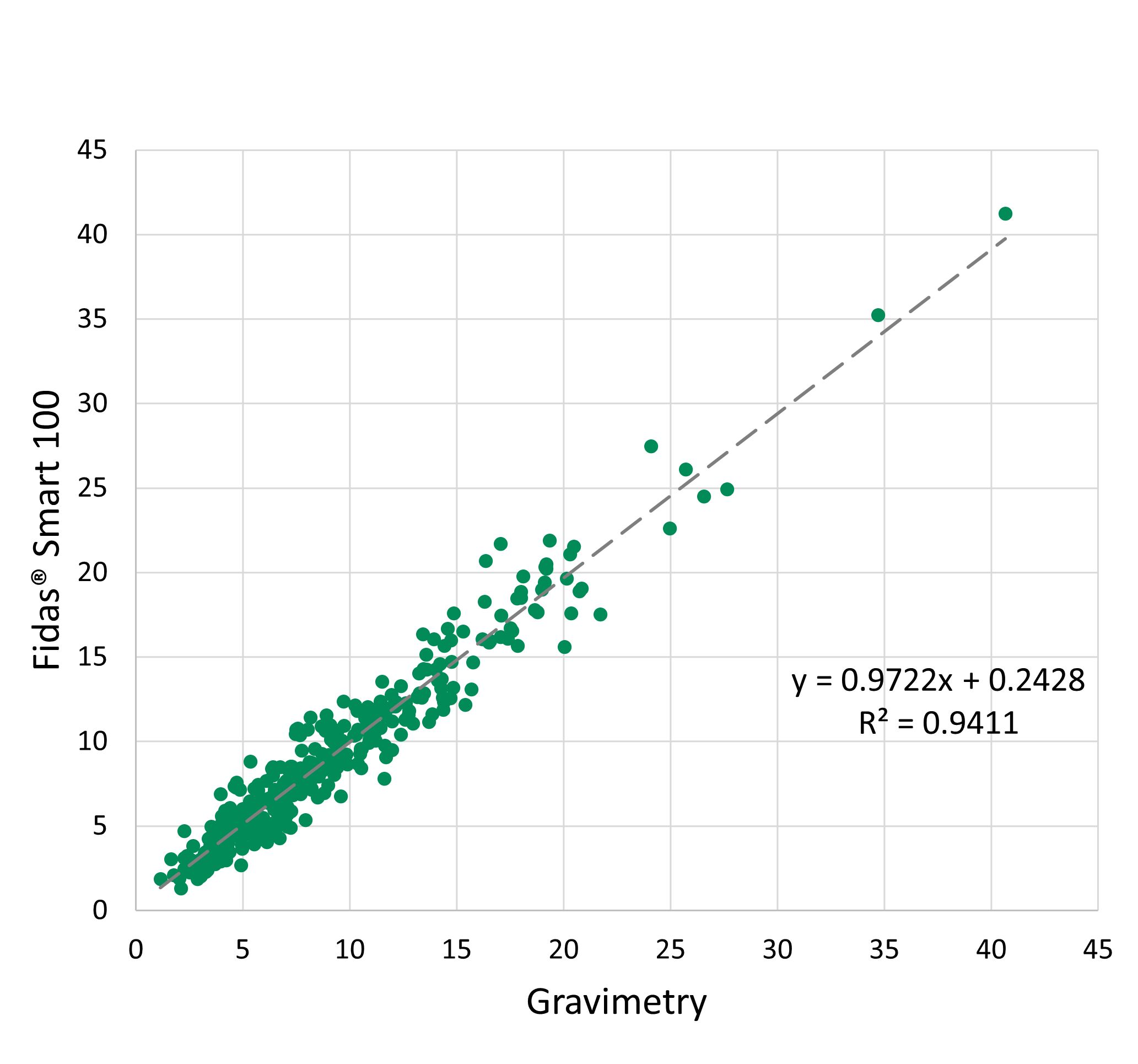

Messunsicherheit R2 > 0,98 für PM2,5 und R2> 0,94 für PM10 gegen EN 16450-zertifizierten Fidas® 200 (jeweils 15 min Mittelwert)
Größenkanäle 64 (32/Dekade)
Volumenstrom 1,0 l/min ≙ 0,06 m³/h
Messdatenerfassung Digital, 22 MHz Prozessor, 256 Rohdatenkanäle
Lichtquelle Langzeitstabile LED
Stromverbrauch Im Normalbetrieb: 15 W, max. 60 W
Benutzeroberfläche Touchscreen 800 • 480 Pixel, 5" (12,7 cm )
Gewicht 3,9 kg
Betriebssystem Windows 10 IoT Enterprise
Datenspeicher 10 GB
Software PDAnalyze
Reaktionszeit 1 s
Aerosolkonditionierung Thermisch mit kompakter IADS
Aufstellungsbedingungen -20 – +50 °C, wetterfest
Schnittstellen USB, Ethernet (LAN), Wi-Fi, 4G
Protokolle UDP, ASCII
Abmessungen 240 • 320 • 190 mm (H • B • T)
Linearität 0,95 – 1,05 (gegen EN 16450-zertifizierten Fidas® 200)

Anwendungen

  • Industrie:
    • Produktionsprozesse
    • Schüttguthandling (Mischen, Entleeren, Lagerung, Verpackung etc.)
    • Perimeterüberwachung
  • Baustellen: Straßen, Eisenbahnen, Abbrucharbeiten
  • Gebäude: Schulen, Kindergärten, Krankenhäuser, Hotels, Büros, öffentliche Gebäude
  • Wohngebäude in der Nähe von Baustellen oder anderen verschmutzten Gebieten
  • Öffentlicher Verkehr: Außenbereiche an Flughäfen, Bahnhöfen, Straßen- und U-Bahnstationen, Außenbereiche von Kreuzfahrtschiffen

Downloads

Kurzbeschreibung
Kurzbeschreibung des Produkts auf zwei Seiten als PDF
Produktbeschreibung
ausführliche Produktbeschreibung als PDF
