P-MFP inline 2300

Inline Penetrationsprüfung der Qualität des Filtermaterials direkt während der Produktion

Beschreibung

Das P-MFP inline 2300 überwacht die Qualität bezüglich der Penetration und Druckverlust in Produktionsanlagen von Masken und Filtermaterial. Das Gerät wird direkt in die Produktionsstraße integriert und misst kontinuierlich die Qualität des Filtermediums. Bei mangelnder Qualität wird ein Signal gesendet.

Während der laufenden Produktion wird kontinuierlich ein Salzaerosol auf das Material aufgegeben. Das System arbeitet mit einem Salzaerosol in medizinischer Qualität und extrem niedriger Massekonzentration, wesentlich geringer als in Raumluft. Damit sind die hygienische Voraussetzungen zur Produktion medizinischer Schutzmasken (FFP2) gegeben.

Das spezielle Design des Schlittens für die Materialführung (dies wird auf die jeweilige Anlage individuell angepasst) sowie der durch MassFlowController geregelte Luftvolumenstrom sorgen für eine konstante Aerosolkonzentration und somit für zuverlässige Messungen.

Die Messung der Pentration erfolgt mittels des Streulicht-Aerosolphotometers Promo LED 2300. Die Umschaltung zwischen Roh- und Reingas wird automatisch gesteuert.

Die kontinuierliche Anzeige von Penetration und Druckverlust des eingesetzten oder produzierten Filtermaterials in der laufenden Produktion ermöglicht die frühe Erkennung von Qualitätsschwankungen in der Produktion und spart dadurch Zeit und Geld.

Besondere Merkmale:

  • Einfache Einstellung der Prozessparameter Generatorflow / Main Air Flow
  • Festlegen eigener Qualitätskriterien für Penetrationswerte in zwei Stufen (Warnschwelle und Stop-/Alarmschwelle)
  • Kontinuierliche Differenzdruckprüfung mit Alarmschwelle bei unterschreiten des Schwellwertes
  • Kontinuierliche Kozentrations/ Massemessung ebenfalls mit Alarmschwelle bei unterschreiten des Schwellwertes
  • Nach dem Parametrieren arbeitet das System vollautomatisch, d.h. der Wechsel zwischen Rohgasmessung und Reingasmessung erfolgt selbsttätig (Manipulationssicherheit ist gegeben)
  • Reduktion des Kalibrieraufwandes auf lediglich wenige Minuten pro Betriebszyklus
  • Kurze Start-UP Phase – nach nur 10-15 Minuten ist das System voll einsatzfähig und muss danach nicht mehr weiter beaufsichtigt werden
  • Einbindung in bestehende Prozessleitsysteme über digitale Signalausgänge (Übertragen der Warnschwellwerte und Stop- Schwellwerte)

P-MFP Inline besteht aus

  • Steuereinheit: Promo LED 2300 - Hochauflösendes Aerosolphotometer für die Partikelgrößenmessung von 145 nm bis 100 µm mit neuester LED-Technologie
  • Sensor Paket: mit Aerosolgenerator, Volumenstromsteuerung und Differenzdrucksensoren

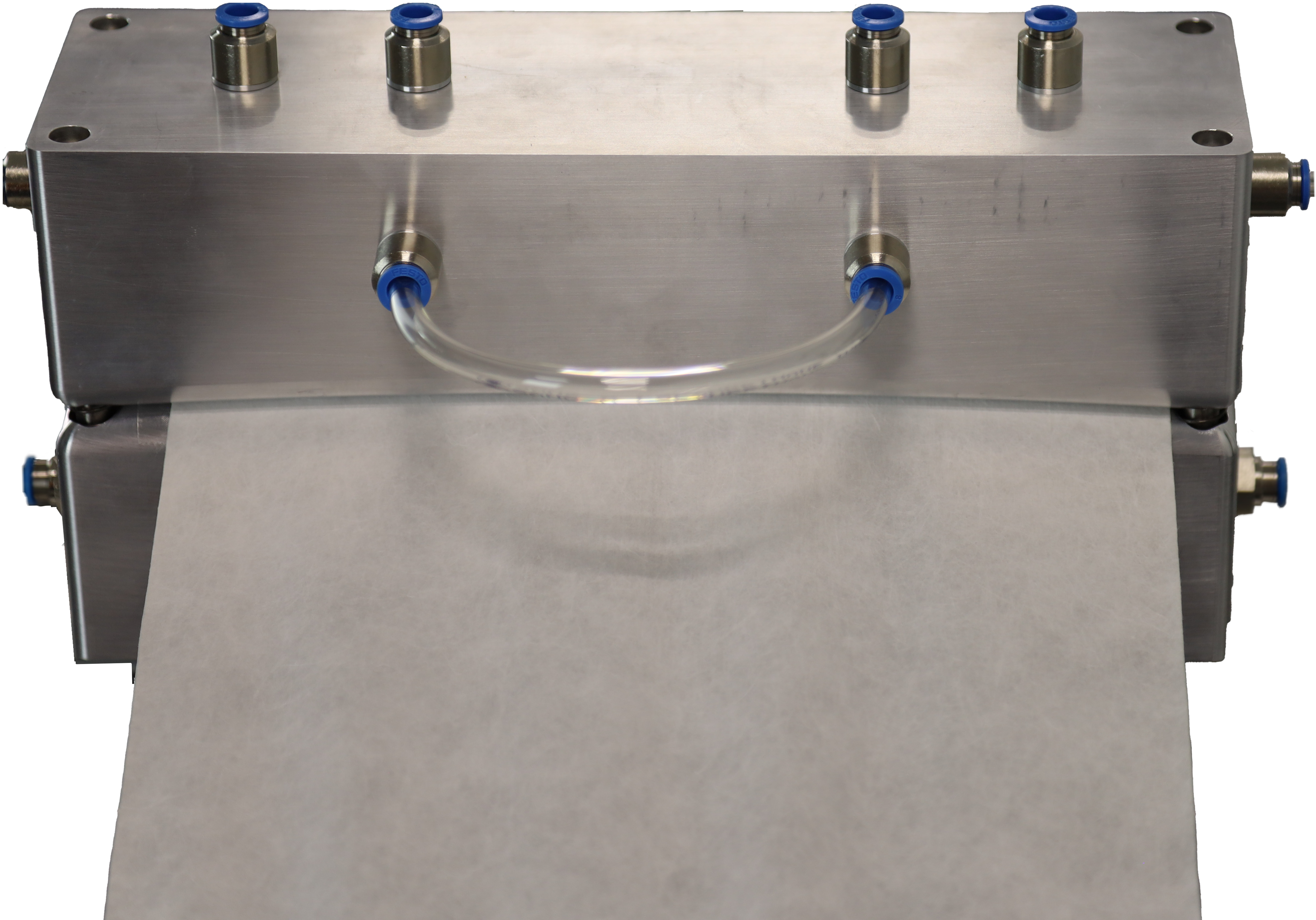

  • Test slide: Modul zur Materialführung mit Messanschlüssen

Vorteile

  • kontinuierliche Qualitätsaussage
  • Reduzierung der Ausschussware
  • Optimierung der Produktionseffizienz
  • Steigerung der internen Kosteneffizienz
  • Qualitätssteigerung und erhöhte Sicherheit des Endproduktes
  • zukunftssicher: Funktioniert mit jeder Art von Aerosol ohne Anpassungen
  • einfach in vorhandene Anlage integrierbar
  • wartungsfrei

Technische Daten

Volumenstrom 1 – 27,6 m3/h (Druckbetrieb), andere auf Anfrage
Elektrischer Anschluss 115/230 V, 50/60 Hz
Abmessungen kundenspezifisch
Anströmgeschwindigkeit auf Anfrage
Differenzdruckmessung 0 - 1200 Pa, andere auf Anfrage
Testfläche des Mediums kundenspezifisch
Aerosole Salze (KCl und NaCl) und Flüssigaerosole (z.B. DEHS)
Druckluftversorgung 6 – 8 bar

Anwendungen

  • Überprüfung von Filtermaterial (Melt blown) direkt in der Produktionsstraße
  • Qualitätssicherung in der Maskenproduktion
  • Kontinuierliche Fehlstellenanzeige
