DFP 3000

DFP 3000 Druckluftfilterprüfstand

Beschreibung

Der neu entwickelte Druckluftfilterprüfstand DFP 3000 gewährleistet die vollautomatische Fraktionsabscheidegradbestimmung von Druckluftfiltern im Überdruck bis 7 bar und ist dabei besser als ISO 12500. Auf Anfrage kann zusätzlich ein Filterhalter für flache Filtermedien geliefert werden. Der Fraktionsabscheidegrad wird mit dem neuen Aerosolspektrometer Promo® 3000 P gemessen, das mit druckfesten welas® Aerosolsensoren für die Roh- und Reingasmessung ausgestattet ist. Das System bietet u. a. folgende besondere Vorteile:
  • Eindeutige Bestimmung der Partikelgröße und -konzentration direkt unter Überdruck bis 10 bar
  • Automatische Regelung des Probenahmevolumenstroms bei Druckänderungen
  • Kein Diffusor, keine Verdünnung notwendig
Der DFP 3000 kann mit drei verschiedenen Aerosolgeneratoren ausgestattet werden:
  • Zur Fraktionsabscheidegradmessung mit Öl: PLG 3000
  • Für Beladungstests, kurze Beladungszeiten mit Öl: AGF 3000
  • Für Tests mit Feststoffpartikeln bis 3 bar: RBG 1000 D
Die weitgehende Automatisierung des Prüfablaufs zusammen mit den eindeutig definierten Einzelkomponenten und den individuell einstellbaren Ablaufprogrammen der Filterprüfsoftware FTControl sorgen für die hohe Zuverlässigkeit der Messergebnisse.

Alle Luftvolumenströme als auch der Überdruck im System werden automatisch geregelt. Die Ergebnisse werden detailliert in Tabellen und Diagrammform dargestellt und analysiert. Mit über 120 produzierten und ausgelieferten kompletten Filtertestsystemen in mehr als 16 verschiedenen Versionen ist Palas® der weltweit führende Hersteller von Filtertestsystemen.

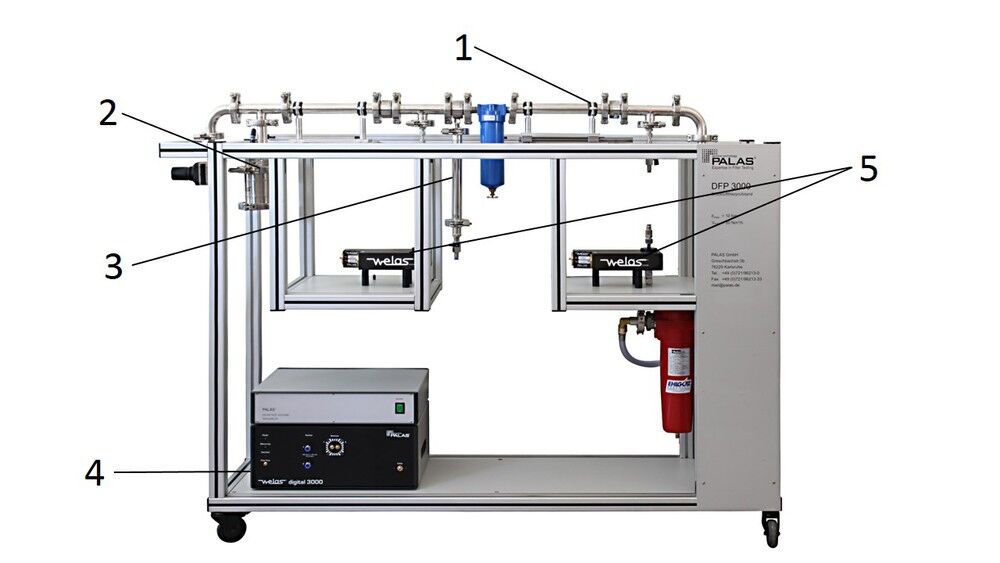

Die Qualität im Detail

DFP 3000

1. Mobiler Testaufbau, einfacher Filterwechsel mittels verschiebbarer Reingassektion: durch die verschiebbare Reingassektion können Filtergehäuse unterschiedlicher Größen einfach eingesetzt werden

2. Variable Aerosolerzeugung durch Verwendung verschiedener Dispergierer für DEHS, Stäube etc.; Verkürzung der Messzeit, z. B. durch Erhöhung der Aerosolkonzentration

3. „Wall Flow“ Abscheider mit Ablassventil, verhindert den Transport abgeschiedener Ölpartikel an den Kanalwänden im Rohgas in das Filtergehäuse

4. Streulichtaerosolspektrometer Promo® 3000 P für eindeutige Partikelmessungen direkt in Überdruck bis 10 bar; die integrierte automatische Regelung des Probenahmevolumenstroms bei Druckänderungen sichert korrekte Messbedingungen

5. Flexible, druckfeste Aerosolsensoren der Serie welas® 2xxx P in Roh- und Reingas für eindeutige Partikelmessungen direkt unter Überdruck bis 10 bar; durch Einsatz der welas® Aerosolsensoren, die auf die unterschiedlichen Aerosolkonzentrationen in Roh- und Reingas abgestimmt werden, sind keine Verdünnungssysteme notwendig

Aerosolgenerierung Der DFP 3000 kann mit drei verschiedenen Aerosolgeneratoren ausgestattet werden:

  • Zur Fraktionsabscheidegradmessung mit Öl: PLG 3000
  • PLG 3000

Der PLG 3000 wird zur Fraktionsabscheidegradmessung und zur Beladung mit Ölaerosolen eingesetzt. Die Ölmenge lässt sich über den Dispergier-Volumenstrom zwischen ca. 0,2 und 12 g/h einstellen.

  • Für Beladungstests, kurze Beladungszeiten mit Öl: AGF 3000

AGF 3000

Der AGF 3000 wird zur Beladung der Filter mit Ölaerosolen eingesetzt. Dank seiner speziellen Düse können hohe Massenströme bis 29 g/h erzeugt werden. Dies minimiert die Beladungsdauer. Dieser Generator verfügt über eine automatische Nachfülleinheit für den Ölvorrat.

  • Für Tests mit Feststoffpartikeln bis 3 bar: RBG 1000 D

RBG 1000 D mit Rechneransteuerung freigestellt.jpg

Der RBG 1000 wird zur Fraktionsabscheidegradmessung und zur Beladung mit Stäuben eingesetzt. Durch austauschbare Feststoffbehälter hat der RBG 1000 P einen besonders großen Konzentrationsbereich bei der Dispergierung.

Automatisierung Der DFP 3000 verfügt über eingebaute Massflow Controller zur Volumenstromregelung und zur Regelung des Dispergiervolumenstroms durch die Aerosolgeneratoren. Ein Druckregelventil am Eingang des Systems ermöglicht die automatische Einstellung des Systemdrucks für die Filterprüfung. Filterprüfsoftware FTControl Mittels vorprogrammierbarer Ablaufprogramme für die Messprozedur kann die Filterprüfung individuell und automatisch durchgeführt werden. Die Ablaufprogramme ermöglichen sowohl die Vorgabe der Einstellungen der Prüfparameter, wie den Hauptvolumenstrom, den Systemdruck und die Steuerung der Aerosolgeneratoren, als auch den Ablauf der Filterprüfung:

  • Durchführung von Fraktionsabscheidegradmessungen während der Beladung; als Abbruchkriterium können der Druckverlust oder die Messzeit vorgewählt werden


  • Ermittlung und Darstellung der Druckverlustkurve und Retentionskurve in Diagramm- und Tabellenform
  • Darstellung der Partikeldurchmesser bei 80 % und 95 % Abscheidung
  • Vergleich der Fraktionsabscheidegrade bei den unterschiedlichen Beladungsschritten
  • Verkürzung der Messzeiten, z. B. durch Erhöhung der Aerosolkonzentration

Die eingebauten Sensordaten wie Volumenstrom, Systemdruck und Differenzdruck am Filter werden automatisch während der Filterprüfung mit aufgezeichnet.

Vorteile

  • Partikelmessung im Überdruck
  • International vergleichbare Messergebnisse
  • Hohe Reproduzierbarkeit des Prüfverfahrens
  • Einfacher Einsatz unterschiedlicher Prüfaerosole, wie z. B. DEHS, SAE Fine und Coarse
  • Flexible Filterprüfsoftware FTControl
  • Flexibel programmierbare Ablaufprogramme für Druckverlustmessung, Fraktionsabscheidegradmessung und Beladungsmessung
  • Vollautomatischer und reproduzierbarer Prüfablauf inklusive Druck- und Volumenstromregelung
  • Einfach in der Bedienung, schnelle Einarbeitung auch von ungeschultem Personal
  • Geringe Rüstzeiten
  • Reinigung und Kalibrierung können vom Kunden eigenständig durchgeführt werden
  • Einfacher Einsatz der messtechnischen Komponenten auch in anderen Applikationen
  • Mobiler Aufbau, auf Rollen einfach verschiebbar
  • Zuverlässige Funktion
  • Nachweis der eindeutigen Funktion der Einzelkomponenten und des Gesamtsystems bei Vorabnahme und Auslieferung
  • Wartungsarm
  • Senkt Ihre Betriebskosten

Technische Daten

Messbereich (Größe) 0,2 – 40 µm, 0,3 – 40 µm (bei 7 bar)
Volumenstrom 1 – 60 Nm3/h oder 10 – 200 Nm3/h (Druckbetrieb)
Elektrischer Anschluss 115/230 V, 50/60 Hz
Abmessungen 300 • 130 • 60 cm (B • H • T)
Differenzdruckmessung 0 – 3.000 Pa
Aerosole Flüssigaerosole, z. B. DEHS
Aerosolkonzentrationen bis zu 106 Partikel/cm3
Druckluftversorgung 10 bar
Druck 1 – 7 bar relativ

Anwendungen

  • Prüfung von Komplettfiltern besser als ISO 12500
  • Prüfung von Filtermedien
  • Bestimmung der Drainagemenge bei der Beladung
