Erzeugen von Test- und Prüfaerosolen durch Kondensation

Der DNP digital 3000 nutzt das Prinzip der Funkenablation: Zwischen zwei Elektroden aus leitfähigem Material wird eine Hochspannung angelegt, wodurch kontrollierte Funken entstehen. Diese verdampfen winzige Mengen des Elektrodenmaterials, das anschließend im Trägergas kondensiert und Primärpartikel im Bereich von 3 bis 10 nm bildet. Als Trägergas dient Stickstoff oder Argon. Aufgrund der hohen Anzahlkonzentration koagulieren die Primärpartikel zu Agglomeraten. Durch gezielte Verdünnung lässt sich die Agglomeratbildung präzise steuern – von einzelnen Primärpartikeln bis hin zu größeren Strukturen.

Die Funkenfrequenz bestimmt Partikelanzahl, Massenkonzentration und Agglomeratgröße schnell und über einen weiten Bereich. Eine konstante Durchschlagspannung gewährleistet, dass bei jedem Funken die gleiche Energie umgewandelt wird; eine technisch anspruchsvolle Regelung des Elektrodenabstands hält diesen Zustand auch bei fortschreitender Abtragung der Elektroden aufrecht. Das Ergebnis ist eine stabile Partikelgrößenverteilung mit hoher Langzeitstabilität.

Die digitale Frequenzregelung und die stufenlose Spannungsregelung erweitern den Einstellbereich und ermöglichen eine präzisere Einstellung des Arbeitspunkts. Jeder einzelne Funke kann gesteuert und seine Energie festgelegt werden.

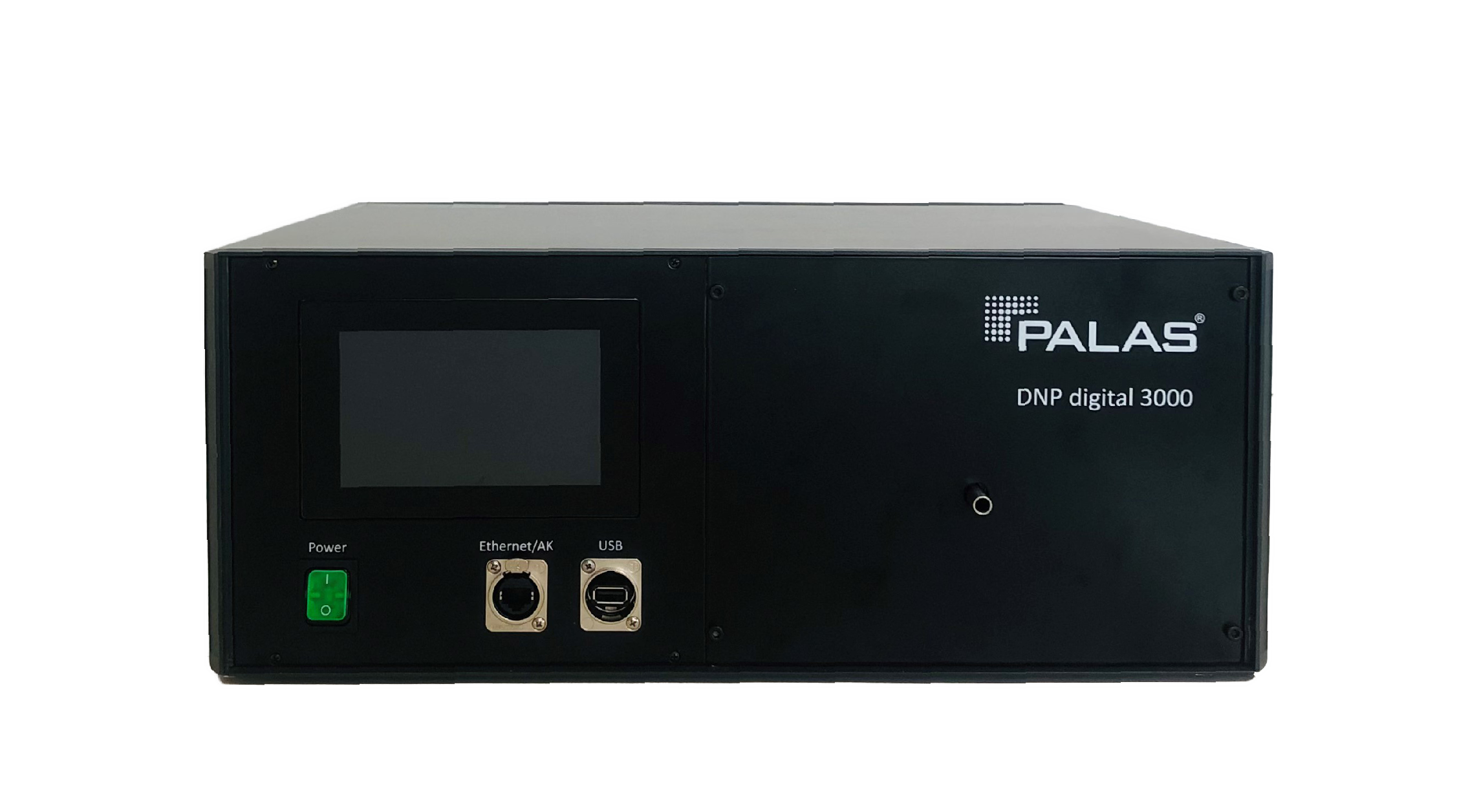

Der DNP digital 3000 wird über ein integriertes Touch-Display bedient, über das alle Geräteparameter individuell eingestellt und als Parametersätze gespeichert werden können. Massendurchflussregler regeln die Volumenströme für Trägergas und Verdünnungsluft. Zur Integration in übergeordnete Systeme ist ein AK-Protokoll für die Ethernet-Verbindung über UDP enthalten.

Je nach Elektrodenmaterial erzeugt der Generator metallische Nanopartikel oder Kohlenstoffagglomerate.

---

Zubehör / Erweiterungen

Zur Kalibrierung des PMP-Messsystems wird der DNP digital 3000 mit dem Referenzabgasgerät REF 3000 kombiniert. Der REF 3000 deckt einen Volumenstrom von 0 bis 450 l/min ab und lässt sich separat über den DNP digital 3000 steuern, sodass beide Geräte über eine einzige Schnittstelle bedient werden. Diese Kombination wird aufgrund ihrer guten Reproduzierbarkeit und einfachen Handhabung im Partikelmessprogramm sehr erfolgreich eingesetzt.
