DNP digital 3000

Erzeugen von Test- und Prüfaerosolen aus Graphit, Silber (AG), Gold (AU), Kupfer (CU) etc. durch Kondensation; Trägergas: Stickstoff oder Argon. (Nachfolgeprodukt des GFG 1000)

Downloads

DNP digital 3000

Erzeugen von Test- und Prüfaerosolen aus Graphit, Silber (AG), Gold (AU), Kupfer (CU) etc. durch Kondensation; Trägergas: Stickstoff oder Argon. (Nachfolgeprodukt des GFG 1000)

Beschreibung

Das Kalibrieren von Partikelmessgeräten sollte mit Partikeln durchgeführt werden, die bezüglich Form, Größe, Dichte, Oberflächenbeschaffenheit und Brechungsindex ähnliche Eigenschaften aufweisen wie das eigentlich zu messende Aerosol, z. B. Dieselruß.

Der neue DNP digital 3000 liefert ein Kondensationsaerosol, das aus Graphitmonolithen erzeugt wird. Die entstehenden Kohlenstoffagglomerate sind bezüglich der Korngrößenverteilung dem Dieselruß ähnlich.

Durch die neue digitale Regelung bietet der Generator einen erweiterten Einstellbereich sowie eine noch höhere Konstanz der erzeugten Partikelgröße und -konzentration.

Im Particle Measurement Program (PMP) wird zur Kalibrierung der gesamten Messkette die einzustellende Partikelgröße von 30 nm, 50 nm und 100 nm empfohlen. Die 30 nm, 50 nm und 100 nm Partikelfraktionen können mit einem DEMC (Differential Electro Mobility Classifier) aus dem vom DNP digital 3000 angebotenen Partikelspektrum klassiert werden. Mit dem DNP digital 3000 kann das Übertragungsverhalten / die Übertragungsfunktion einer Partikelmesskette, wie z. B. der PMP-Messkette, sowie der einzelnen Komponenten auch bei den entsprechenden Temperaturen bis 400 °C schnell, zuverlässig und reproduzierbar durchgeführt werden. Der DNP digital 3000 bietet alle Vorteile des DNP digital 2000, ist jedoch mit Mass Flow Controllern zur Regelung der Volumenströme für Stickstoff und Verdünnungsluft ausgerüstet. Die Ansteuerung des DNP digital 3000 erfolgt über das integrierteTouchdisplay.

Die im DNP digital 3000 integrierten Mass Flow Controller erlauben eine genauere Einstellung der Volumenströme für Stickstoff und Verdünnungsluft als im DNP digital 2000. Die Geräteparameter des DNP digital 3000 können über das integrierte Touchdisplay individuell eingestellt werden. Zur einfachen Bedienung ist es möglich, Parametersätze abzuspeichern und bei Neustart des Gerätes abzurufen. Zudem kann über den DNP digital 3000 der Referenzauspuff REF 3000 separat angesteuert werden.

Der DNP digital 3000 benötigt Stickstoff oder Argon als Trägergas. Stickstoff oder Argon verändert die Gasdichte des zu messenden Abgases praktisch nicht.

Das Trägergas Argon wird hauptsächlich in wissenschaftlichen Anwedungen eingesetzt, z.B. um die Eigenschaften von Nanopartikeln in der Inhalation bzw. Toxikologie zu untersuchen. Hierzu wurden von Professor Oberdörster von der Universität in Rochester Medizinische Abteilung mit dem Vorgängermodel GFG 1000 sehr viele wissenschaftliche Untersuchungen durchgeführt, sowie wissenschaftliche Publikationen mit den untertschiedlichsten elektrisch leitfähigen Elektroden veröffentlicht.

Funktion

Beim Aerosolgenerator DNP digital 3000 werden durch Anlegen einer Hochspannung zwischen zwei Graphitelektroden (oder anderen elektisch Leitfähigem Materialien) Überschlagfunken erzeugt. Mit den Überschlagfunken werden kleinste Mengen von Graphitmaterial bei hoher Temperatur aus den Elektroden herausgerissen. Das in diesen Funken verdampfende Graphit kondensiert anschließend und bildet kleinste Partikel. Durch die hohe Anzahlkonzentration können diese sehr kleinen Partikel zu Agglomeraten koagulieren. Über die Zugabe von Mischluft kann das Aerosol verdünnt und die Agglomeratbildung definiert eingestellt werden. Die erzeugte Aerosolverteilung ist der Verteilung von Dieselrußpartikeln aus einem Verbrennungsmotor sehr ähnlich. Durch die konstante Überschlagsspannung ist die Energie, die in jedem Funken umgesetzt wird, konstant. Diese konstante Energie im einzelnen Funken garantiert die stabile Partikelgrößenverteilung (siehe Abb. 1). Eine technisch anspruchsvolle Regelung des Elektrodenabstands während des Abbrandes sorgt für eine sehr hohe Langzeitstabilität. Über die Funkenfrequenz ist der Massenstrom in weiten Grenzen schnell und einfach einstellbar (siehe Abb. 2).

Mittels der digitalen Regelung der Frequenz und der stufenlosen Regelung der Spannung wird eine genauere Regelung der Distanz zwischen den beiden Elektroden gewährleistet. Dieses sorgt für eine höhere Konstanz der Partikelgrößenverteilung und des Massenstromes. Weiterhin kann jeder einzelne Funkenübschlag geregelt werden und im Prinzip die Energie des einzelnen Funken bestimmt werden. Ein AK-Protokoll für eine Ethernetverbindung mittels UDP Protokoll ist Bestandteil der Lieferung.

Durch die einfache Inbetriebnahme, die sehr gute Reproduzierbarkeit und die hohe Zuverlässigkeit der Funktion ist der DNP digital 3000 besonders zum Kalibrieren von Partikelmessgeräten und kompletten Partikelmessketten geeignet.

Zum Kalibrieren der PMP-Messkette im Particle Measurement Programm wird der DNP digital 3000 in Kombination mit dem Referenzauspuff REF 3000 aufgrund der guten Reproduzierbarkeit und einfachen Handhabung mit großem Erfolg eingesetzt.

Trägergas: Stickstoff oder Argon

DNP Größenverteilungen.png

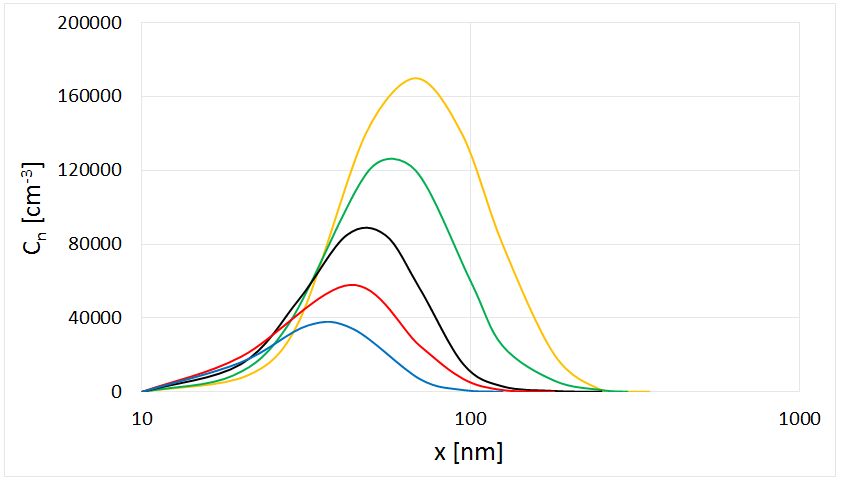

Abb. 1: Größenverteilungen der Partikelagglomerate bei verschiedenen Funkenfrequenzen

DNP 2000 Massenstrom.png

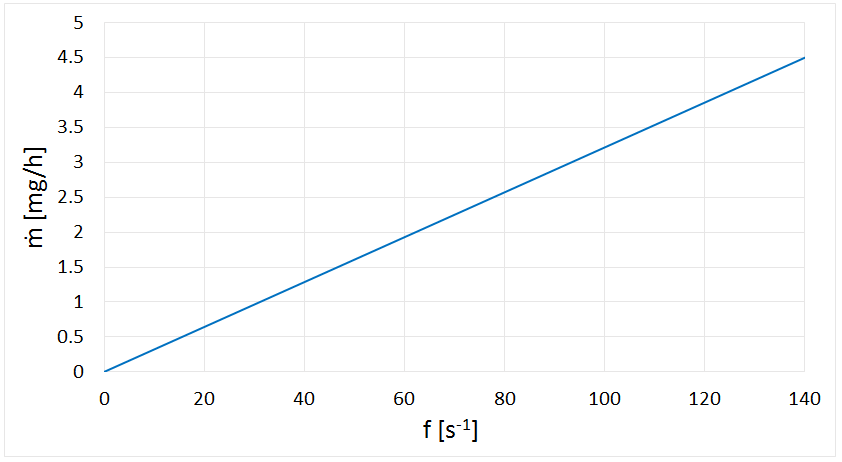

Abb. 2: Partikelmassenstrom des DNP digital 3000 als Funktion der Funkenfrequenz

Vorteile

  • Schnell einstellbare Partikelgrößenverteilung
  • Sehr genaue Volumenstromeinstellung mittels MassFlowController
  • Sehr gute Kurzzeit- und Langzeitkonstanz der Partikelgröße und Konzentration
  • Dieselrußähnliche Partikelstruktur bei Graphitelektroden
  • Neben Graphitelektroden können auch Kupfer, Silber oder andere elektrisch leitfähige Elektroden verwendet werden
  • In Kombination mit RAS 3000 (Zubehör) einfach an CVS Anlagen anschließbar für PMP Messtrecke
  • Keine volatilen Anteile im Aerosol
  • Aerosol temperaturfest bis 400 °C
  • AK Schnittstellenprotokoll für Ethernet via UDP Protokoll
  • Einfache Bedienung über Touchdisplay
  • Höchste Reproduzierbarkeit durch Speicherung der Betriebseinstellungen
  • Einfach zu transportieren
  • Zuverlässige Funktion
  • Beste Reproduzierbarkeit
  • Wartungsarm
  • Senkt Ihre Betriebskosten

Technische Daten

Volumenstrom 4 – 70 Nl/min
Gewicht 23 kg
Partikelmaterial Kohlenstoff, Kupfer, Silber, Gold und andere Metalle
Dosierzeit Mehrere Stunden nonstop
Massenstrom (Partikel) 0,1 – 25 mg/h (für Kohlenstoff)
Partikelgrößenbereich 0,02 – 0,35 µm
Träger/Dispergiergas Stickstoff, Argon
Vordruck 4 – 8 bar
Druckluftanschluss Schnellkupplung
Anschluss (Aerosolauslass) Øinnen = 6 mm, Øaußen = 8 mm
Verdünnungsgas Partikelfreie und trockene Druckluft
Partikelgrößenbereich (Primärpartikel) 3 – 10 nm
Volumenstrom (Zubehör) 0 – 450 l/min (REF 3000)
Volumenstrom (Träger/Dispergiergas) 4 – 20 l/min
Volumenstrom (Verdünnungsgas) 0 – 50 l/min
Abmessungen 125 • 470 • 435 mm

Anwendungen

  • Kalibrieren des PMP-Messsystems
  • Kalibrieren von Partikelmessgeräten
  • Kalibrieren von Probenahmeleitungen
  • Erzeugen von Nanopartikelen
  • Inhalationsforschung
  • Toxikologie
