MFP 1000

Beschreibung

Abb. 1: MFP 1000

Die MFP Filterprüfstände von Palas^® haben sich weltweit im praktischen Einsatz in der Entwicklung und Qualitätskontrolle bereits vielfach bewährt.

Der MFP Filterprüfstand ist ein modular aufgebautes Filterprüfsystem für flache Filtermedien und kleine Minifilter. Mit dem MFP 1000 können der

• Druckverlustverlauf am unbestaubten Medium
• der Fraktionsabscheidegrad oder
• die Beladung und der Fraktionsabscheidegrad während der Beladung

innerhalb kürzester Zeit zuverlässig und daher wirtschaftlich bestimmt werden.

Je nach Norm oder Applikation kann der entsprechende Aerosolgenerator eingesetzt werden.

Mit dem Streulichtspektrometer Promo^® 1000 ist eine eindeutige und zuverlässige Bestimmung der Aerosolkonzentration und der Partikelgröße sichergestellt und damit eine eindeutige Bestimmung des Fraktionsabscheidegrades.

Die weitgehende Automatisierung des Prüfablaufs zusammen mit den eindeutig definierten Einzelkomponenten und den individuell einstellbaren Ablaufprogrammen der Filterprüfsoftware FTControl sorgen für die hohe Zuverlässigkeit der Messergebnisse.

Die Filterprüfung kann daher schnell und einfach mit den unterschiedlichsten Prüfaerosolen durchgeführt werden.

Die Qualität im Detail

Abb. 2: MFP 1000

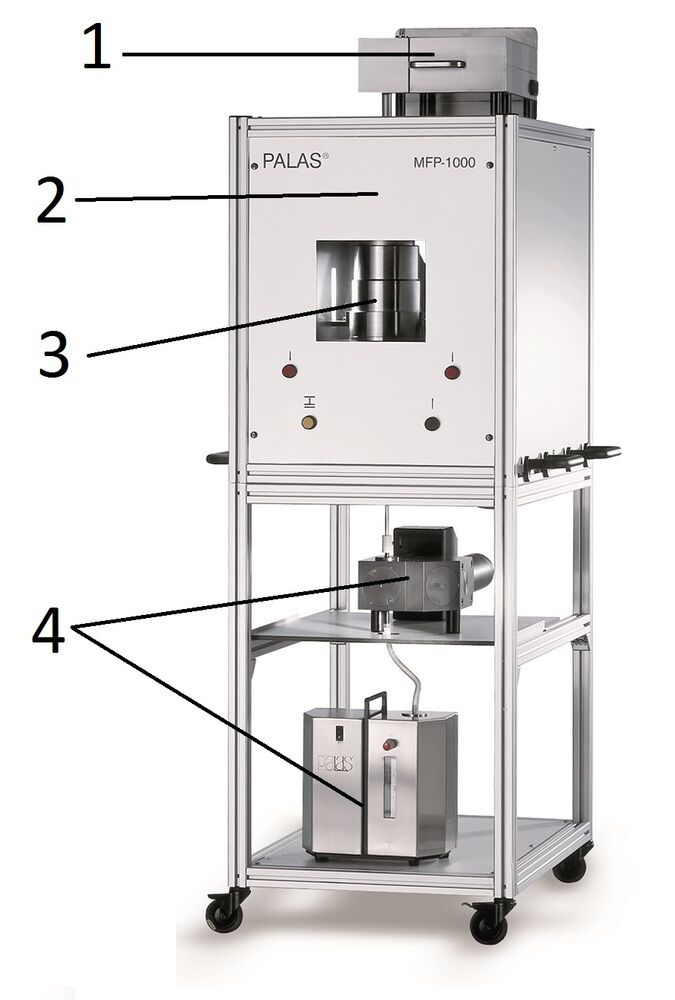

1. Variable Aerosolerzeugung durch Verwendung verschiedener Dispergierer für Stäube, KCl/NaCl, DEHS etc.; Verkürzung der Messzeit z. B. durch Erhöhung der Staubkonzentration.

2. Corona-Entladung (optional) – Ionenstrom einstellbar für verschiedene Massenströme. Mischluft einstellbar für Anströmgeschwindigkeiten von 0,05 bis 1 m/s. Optional: Instationäre Anströmung.

3. Mobiler pneumatischer Filterhalter zur schnellen Entnahme und Bestückung des Prüfstandes.

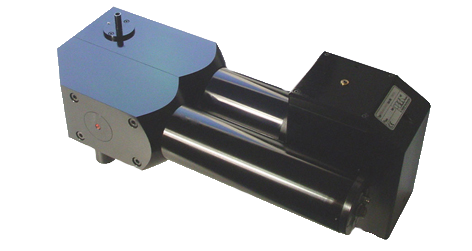

4. Streulichtspektrometer Promo^® System für eindeutige Partikelmessungen in hohen Konzentrationen bis 5 • 10⁵ Partikel/cm³ (SAE-Fine) mit integrierter Windows-Prüfstandssoftware. Einfache Bedienung auch durch ungeschultes Personal mittels automatischer Ablaufprogramme für die Durchführung der Filterprüfung. Der Prüfstand kann vollautomatisch angesteuert werden.

Automatisierung

Der MFP 1000 verfügt über eingebaute Mass Flow Controller zur Volumenstromregelung, die über die FTControl Filterprüfsoftware automatisch geregelt werden können. Die eingebauten Sensordaten wie Volumenstrom und Differenzdruck am Filter werden automatisch während der Filterprüfung mit aufgezeichnet.

Fraktionsabscheidegradmessung

Abb. 3: Beispiel: Vergleich von Fraktionsabscheidegraden

• Eindeutiger Nachweis der Abscheideeffizienz Ihres Filtermediums über den gesamten Messbereich von 0,12 µm bis 40 µm mit dem Promo^® System
• Höchste Empfindlichkeit der Partikelmesstechnik macht auch feine Unterschiede in der Abscheideeffizienz sichtbar
• Kurze Messzeiten von ca. 2 Minuten pro Abscheidegradmessung durch optimierte Aerosolaufgabe
• Einfacher Vergleich der Abscheidegradkurven, auch Mittelwertbildung

Probenahme und Aufbau

Der streng vertikale Aufbau des MFP 1000 Prüfsystems mit nur einer Probenahmesonde sorgt für die eindeutige Messung auch von großen Partikeln bis 40 µm, da Sedimentationsverluste ausgeschlossen werden können. Dies ermöglicht die zuverlässige Abscheidegradbestimmung über den gesamten Messbereich für alle Partikelgrößen.

Beladungs- / Standzeitmessung und Aufzeichnung der Druckverlustkurve

Abb. 4: Beispiel: Standzeitmessung

• Durchführung von Fraktionsabscheidegradmessungen während der Bestaubung; als Abbruchkriterium können der Druckverlust oder die Messzeit vorgewählt werden
• Ermittlung und Darstellung der Druckverlustkurve und Retentionskurve in Diagramm- und Tabellenform. Zusätzliche Informationen liefert die Darstellung der Partikeldurchmesser bei 80 % und 95 % Abscheidung
• Vergleich der Fraktionsabscheidegrade bei den unterschiedlichen Beladungsschritten
• Verkürzung der Messzeiten, z. B. durch Erhöhung der Staubkonzentration

Aerosolgenerator nach Wahl

• RBG 1000
• AGK 2000 mit Trockenstrecke

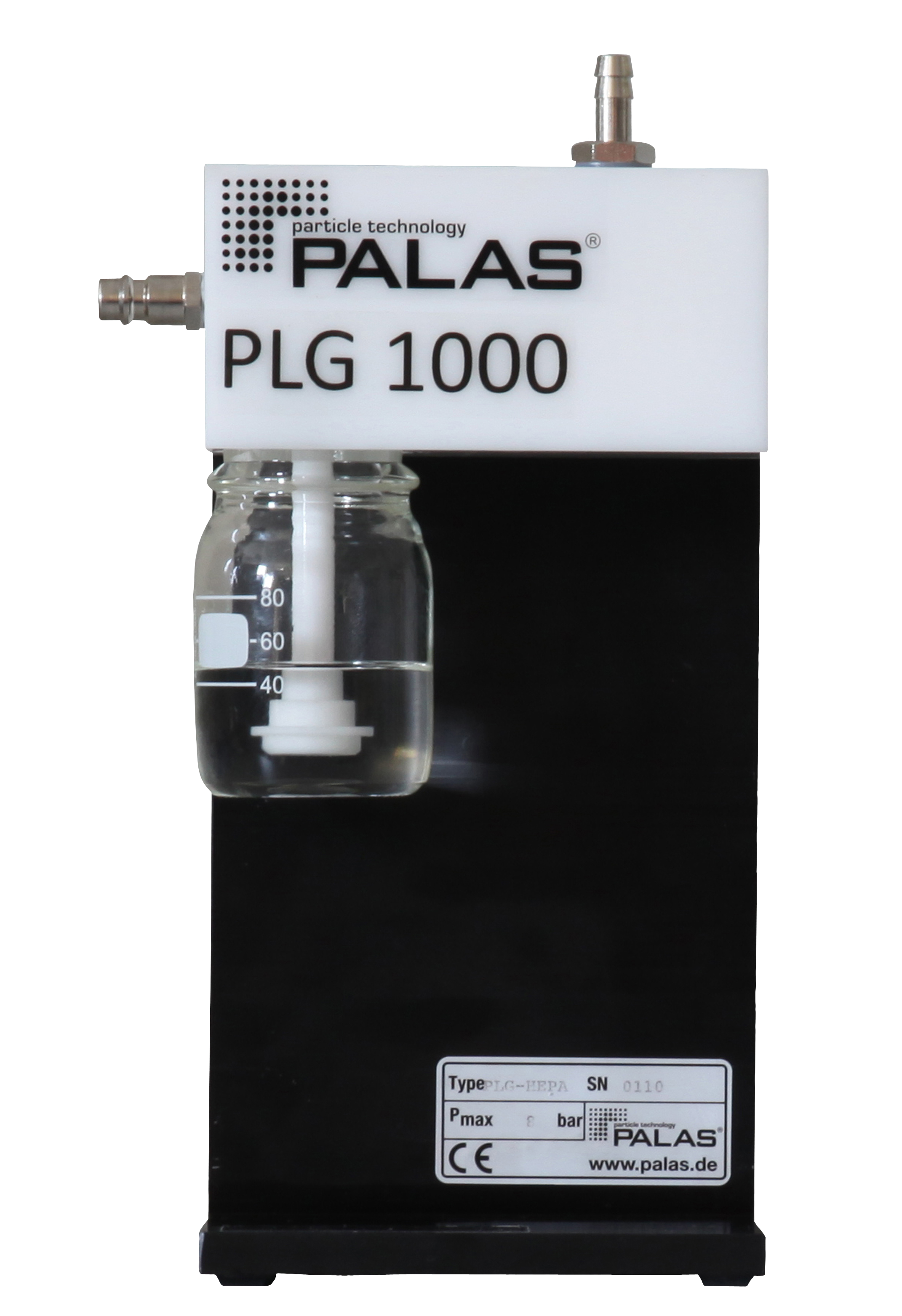

• PLG 1000

• Partikelgrößenmessung ab 120 nm
• International vergleichbare Messergebnisse
• Hohe Verbreitung des Messsystems
• Hohe Reproduzierbarkeit des Prüfverfahrens
• Einfacher Einsatz unterschiedlicher Prüfaerosole wie z. B. SAE Fine und Coarse, NaCl/KCl, DEHS
• Flexible Filterprüfsoftware FTControl
• Ablaufprogramme für Druckverlustmessung, Fraktionsabscheidegradmessung und Beladungsmessung
• Einfach in der Bedienung; schnelle Einarbeitung auch von ungeschultem Personal
• Geringe Rüstzeiten
• Reinigung und Kalibrierung können vom Kunden eigenständig durchgeführt werden
• Einfacher Einsatz der messtechnischen Komponenten auch in anderen Applikationen
• Mobiler Aufbau, auf Rollen einfach verschiebbar
• Zuverlässige Funktion
• Nachweis der eindeutigen Funktion der Einzelkomponenten und des Gesamtsystems bei Vorabnahme und Auslieferung
• Wartungsarm
• Senkt Ihre Betriebskosten

Anwendungen

• Für Filtermedien und kleine Minifilter

• Produktentwicklung/ Produktionsüberwachung
• Schnelle und kostengünstige Messung des Anfangsabscheidegrades mit Staub, Öl oder Salz in Anlehnung an ISO 11155-1 (KFZ-Innenraumfilter), ISO 5011 (Motor Vorluftfilter), EN 779/ ASHRAE 52.2/ ISO 16890 (Raumluftfilter)

• In der Version MFP 1000 HEPA Messung des MPPS von HEPA/ ULPA Filtermedien nach EN 1822 und ISO 29463-3
