welas® digital 2000

Aerosolspektrometer mit einem Aerosolsensor, höchster Auflösung bezüglich der Partikelgröße, Messbereich von 200 nm bis 100 µm mit Lichtwellenleitertechnik

Downloads

welas® digital 2000

Aerosolspektrometer mit einem Aerosolsensor, höchster Auflösung bezüglich der Partikelgröße, Messbereich von 200 nm bis 100 µm mit Lichtwellenleitertechnik

Haben Sie noch Fragen?

  Sprechen Sie uns an!

Varianten

welas® digital 2000 H

Mit Heizungsregelung bis 250 °C für welas® Aerosolsensoren

welas® digital 2000 HP

Mit automatischer Regelung des Probenahmevolumenstromes durch die Aerosolsensoren welas® unter Überdruck bis 10 bar odermit Heizungsregelungbis 120 °C

welas® digital 2000 P

Mit automatischer Regelung des Probenahmevolumenstromes durch die Aerosolsensoren welas® unter Überdruck bis 10 bar

Beschreibung

Das welas® digital 2000 ist ein flexibles, leistungsfähiges und wirtschaftliches Streulichtspektrometersystem, das die Partikelkonzentration und die Partikelgröße exakt und zuverlässig bestimmt.

Einzigartig sind die bis zu vier Messbereiche in einem Gerät:

  • 0,2 µm – 10 µm
  • 0,3 µm – 17 µm
  • 0,6 µm – 40 µm
  • 2 µm – 100 µm (zusätzlich für Sensoren 2300 und 2500)

Bis zu 128 Größenkanäle pro Messbereich und ein Konzentrationsbereich von < 1 Partikel/cm3 bis 106 Partikel/cm3 zeichnen das welas® digital 2000 aus.

Aerosolspektrometer mit Lichtwellenleitertechnik

Das welas® digital 2000 zeichnet sich ebenfalls durch die Lichtwellenleitertechnik aus. Der welas® Sensor wird über Lichtwellenleiter mit einer Länge von bis zu 30 m mit der welas® digital Steuereinheit verbunden.

Dies führt zu einer Minimierung von Partikelverlusten in langen Probenahmeleitungen durch einfache Installation des Sensors direkt am Probenahmeort.

Aufgrund der Verbindung über Lichtwellenleiter können die welas® Sensoren der Serie 2000 und 2000 P leicht an der Steuer- und Auswerteeinheit angeschlossen und beliebig ausgetauscht werden.

Die welas ® Sensoren sind mit unterschiedlich großen Messvolumina ausgestattet. Dies erlaubt die Anpassung des Messgerätes an die in der Applikation vorliegende Partikelkonzentration, sodass mit kurzer Messzeit eine hohe Zählrate, d. h. ein statistisch sicheres Messergebnis erzielt werden kann.

Die Aerosolsensoren erlauben die sichere Messung im Konzentrationsbereich von < 1 Partikel/cm3 bis 106 Partikel/cm3.

Das welas® digital basiert auf der Streulichtanalyse am Einzelpartikel. Im welas® digital werden die besonderen Vorteile des bekannten und international vielfach bewährten welas® Systems mit einer neuen und schnellen digitalen Einzelsignalverarbeitung kombiniert und eine Koinzidenzkorrektur ermöglicht.

Die hohe Größenklassifiziergenauigkeit und die hohe Größenauflösung werden durch folgende Besonderheiten garantiert (siehe Diagramm 1):

  • Weißlicht und 90° Streulichtdetektion ⇒ Eindeutige Kalibrierkurve
  • Patentierte T-Blende ⇒ Kein Randzonenfehler
  • Neue digitale Einzelsignalverarbeitung ⇒ Koinzidenzerkennung und -korrektur am Einzelsignal, wodurch in höheren Konzentrationen gemessen werden kann

welas® digital verfügt über einen schnellen Signalverarbeitungsprozessor, der den Verlauf jedes einzelnen Partikelsignals untersucht. Hierdurch können in der Streulichtmesstechnik koinzidente Ereignisse, d. h. mehr als ein Partikel gleichzeitig im Messvolumen, am Einzelsignal erkannt und (nach Dr. Umhauer / Prof. Dr. Sachweh) korrigiert werden.

Dies ermöglicht die Erweiterung des maximalen Konzentrationslimits auf bis zu 106 Partikel/cm3 (welas® Sensor 2070).

Auch in niedrigen Konzentrationen < 1 Partikel/cm3, mit dem welas® Sensor 2500 führt dies zu einer höheren Messgenauigkeit.

Eine hohe Klassifiziergenauigkeit, ein hohes Auflösungsvermögen und ein hoher Zählwirkungsgrad sind Grundvoraussetzung für eine eindeutige Partikelmessung.

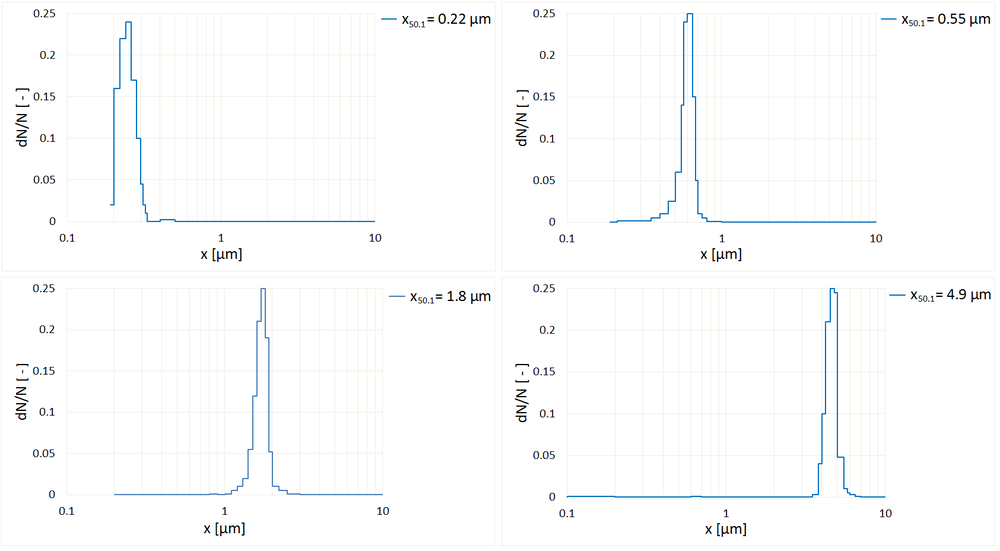

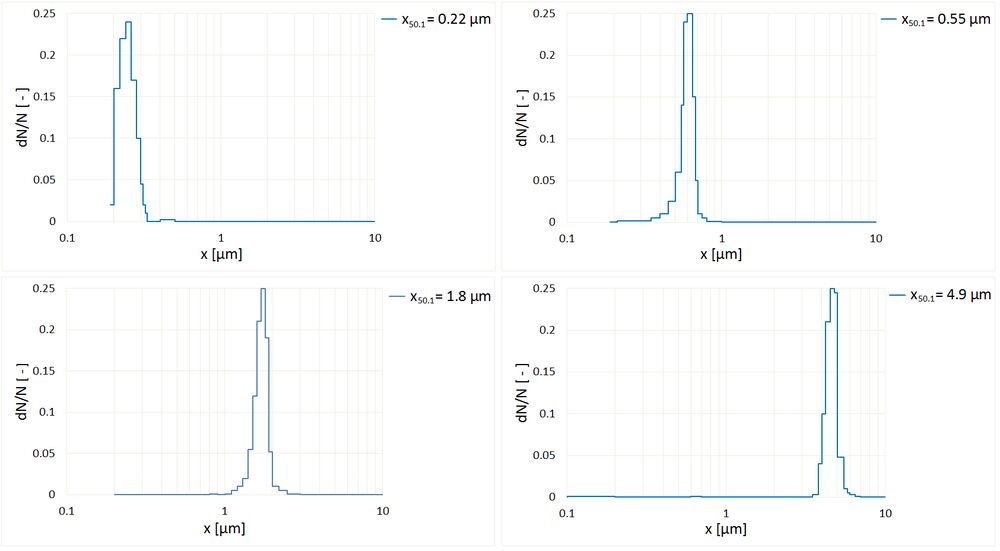

Resolution capability and classification accuracy

Abb. 1: Auflösungsvermögen und Klassifiziergenauigkeit

Das welas® digital zeichnet sich durch einen sehr hohen Zählwirkungsgrad schon ab 0,2 µm aus!

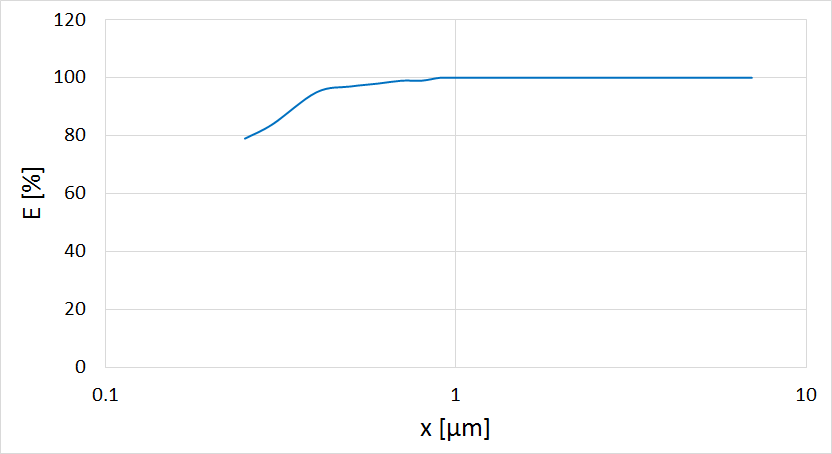

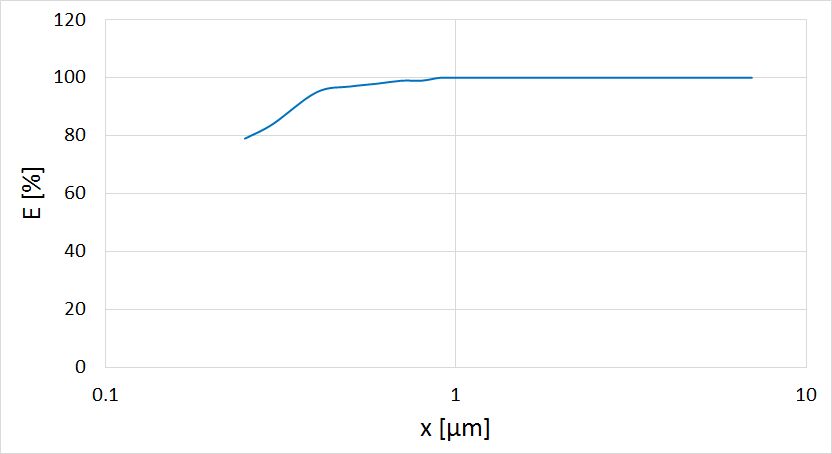

welas digital 2000, 3000 Diagramm 2

Abb. 2: Beispiel mit Sensor 2200, bezogen auf LAS-X II

Erweiterungen/Zubehör

Das welas® digital wird über einen Laptop über die Software PDControl gesteuert. Die Software ermöglicht die einfache Durchführung von Partikelmessungen und der Kalibrierung des Messgerätes. Zusätzlich können die Messungen detailliert in einer zeitlichen Auflösung von bis zu 10 ms analysiert und verglichen werden.

Vorteile

  • Messbereich von 0,2 µm bis 100 µm (bis zu 4 Messbereiche in einem Gerät wählbar)
  • Bis zu vier Messbereiche in einem Gerät:
    • 0,2 µm – 10 µm
    • 0,3 µm – 17 µm
    • 0,6 µm – 40 µm
    • 2 µm – 100 µm (zusätzlich für Sensoren 2300 und 2500)
  • Größenkanäle bis zu 128 pro Messbereich
  • Konzentrationsbereich von < 1 Partikel/cm3 bis 106 Partikel/cm3
  • Kalibrierkurven für unterschiedliche Brechungsindizes
  • Sehr hoher und reproduzierbarer Zählwirkungsgrad schon ab 0,2 µm (siehe Diagramm 2)
  • Hohe zeitliche Auflösung von bis zu 10 ms
  • Lichtwellenleitertechnik
  • Messung in explosionsgefährdeter Umgebung
  • Lange Lebensdauer der Lichtquelle von 2000 h
  • Umfangreiche Software PDControl und FTControl
  • Einfache Bedienung
  • Die Kalibrierung, Reinigung und Lampenwechsel können vom Kunden eigenständig durchgeführt werden
  • Wartungsarm
  • Zuverlässige Funktion
  • Senkt Ihre Betriebskosten

Technische Daten

Messbereich (Anzahl CN) < 1 • 106 Partikel/cm3
Größenkanäle Max. 64/Dekade
Messbereich (Größe) 0,2 – 10 µm, 0,3 – 17 µm, 0,6 – 40 µm, 2 – 100 µm
Messprinzip Optische Lichtstreuung
Volumenstrom 5 l/min
Messdatenerfassung Digital, 20 MHz Prozessor, 256 Rohdatenkanäle
Lichtquelle Xenon Bogenlampe 35 W
Benutzeroberfläche Laptop
Gehäuse Tischgehäuse, optional: mit Befestigungsstrebe für Rackeinbau
Gewicht Steuereinheit: ca. 18 kg, Sensor: ca. 2,8 kg
Software PDControl, FTControl
Aufstellungsbedingungen +5 – +40 °C (Steuereinheit)
Schnittstellen USB
Abmessungen 185 • 450 • 315 mm (H • B • T) (19")

Fallstudien

  • Abscheidegradbestimmung von KFZ Innenraumfiltern, Motorluftfiltern, Raumluftfiltern, Druckluftfiltern, Staubsaugerfiltern, abreinigbaren Filtern, Elektrofiltern, Ölabscheidern, Kühlschmierstoffabscheidern, Nassabscheidern, Zyklonen und anderen Abscheidern
  • Isotherme und isobare Partikelgrößen- und Mengenbestimmung, z. B. in der Automobil-, Chemie-, Pharma- und Lebensmittelindustrie
  • Untersuchung schneller, instationärer Prozesse
  • Test von Rauchmeldern
  • Partikelmessung zur Wolkenbildung
  • Emissionsmessungen
  • Atemfunktion: Inhalat / Exhalat (Partikelgröße und -anzahl)

Downloads

Kurzbeschreibung
Kurzbeschreibung des Produkts auf zwei Seiten als PDF
Produktbeschreibung
ausführliche Produktbeschreibung als PDF
