Aerosolgeneratoren für Flüssigkeiten » AGF System

Flüssigkeitszerstäuber mit Zweistoffdüse und nachgeschaltetem Zyklon zur Abscheidung großer Tröpfchen

Anwendungen
  • Reinraumtechnik
    • Abnahmemessungen und Lecktest nach ISO 14644 und VDI 2083
    • Lecktest, Dichtsitzprüfung
    • Erholzeitmessung
  • Filterprüfung, Qualitätskontrolle
    • Filterkassetten
    • KFZ-Innenraumfilter
    • Filtermedien, Schwebstofffilter, HEPA/ULPA-Filter
    • Druckluftfilter
  • Tracerpartikel
    • optische Strömungsmessverfahren im Überdruck bis 10 bar (Modelvariante AGF 10.0 D)
    • Inhalationsexperimente
    • LDA
  • Kalibrieren von zählenden Partikelmessverfahren
    • Vernebeln von Latex-Suspension < 5 µm
  • Test von Rauchmeldern
Anwendungen
  • Reinraumtechnik
    • Abnahmemessungen und Lecktest nach ISO 14644 und VDI 2083
    • Lecktest, Dichtsitzprüfung
    • Erholzeitmessung
  • Filterprüfung, Qualitätskontrolle
    • Filterkassetten
    • KFZ-Innenraumfilter
    • Filtermedien, Schwebstofffilter
    • Aerosolerzeugung für MPPS Bestimmung von HEPA/ULPA-Filtern
  • Tracerpartikel
    • Inhalationsexperimente
    • optische Strömungsmessverfahren im Überdruck bis 10 bar (Modelvariante AGF 2.0 D)
    • LDA
  • Kalibrieren von zählenden Partikelmessverfahren
    • Vernebeln von Latex-Suspension < 1 µm
  • Test von Rauchmeldern
Anwendungen
  • ISO 12500
  • Testen von Druckluftfiltern
  • Beladen von Druckluftfiltern

Die Serie AGF zeichnet sich insbesondere durch den robusten Aufbau, die einfache Handhabung und die lange Lebensdauer aus.

Die Serie AGF besteht aus der Kombination einer Zweistoffdüse mit nachgeschaltetem Zyklon. Der AGF 2.0 besitzt einen Zyklon mit dem Cutoff Durchmesser dCutoff = 2 µm, der AGF 10.0 einen Zyklon mit dem Cutoff Durchmesser dCutoff = 10 µm.

Die maximale Partikelkonzentration der Serie AGF liegt bei ca. 107 Partikel/cm3. Durch den Zyklon ist die max. Partikelgröße unabhängig von der Flüssigkeit berechenbar.

Große Tröpfchen erzeugen hohe Massenströme und können z. B. Filter derart kontaminieren, dass während der Filterprüfung die Filter durch die Tröpfchenbeladung besser bewertet werden als sie sind.

Die Serie AGF wird sehr erfolgreich zum Erzeugen von Prüf- und Testaerosolen, in der Reinraumtechnik, zum Testen von Druckluftfiltern und bei LDA Messungen eingesetzt.

Overview AGF System

Dimensions
WxHxD mm
Weight
Kg
Volume
l/m
mmax*g/h
dpmean***µm
dmaxµm
115/230 V
50/60 Hz
Pressure tight up to 10 bar
Compressed air supply

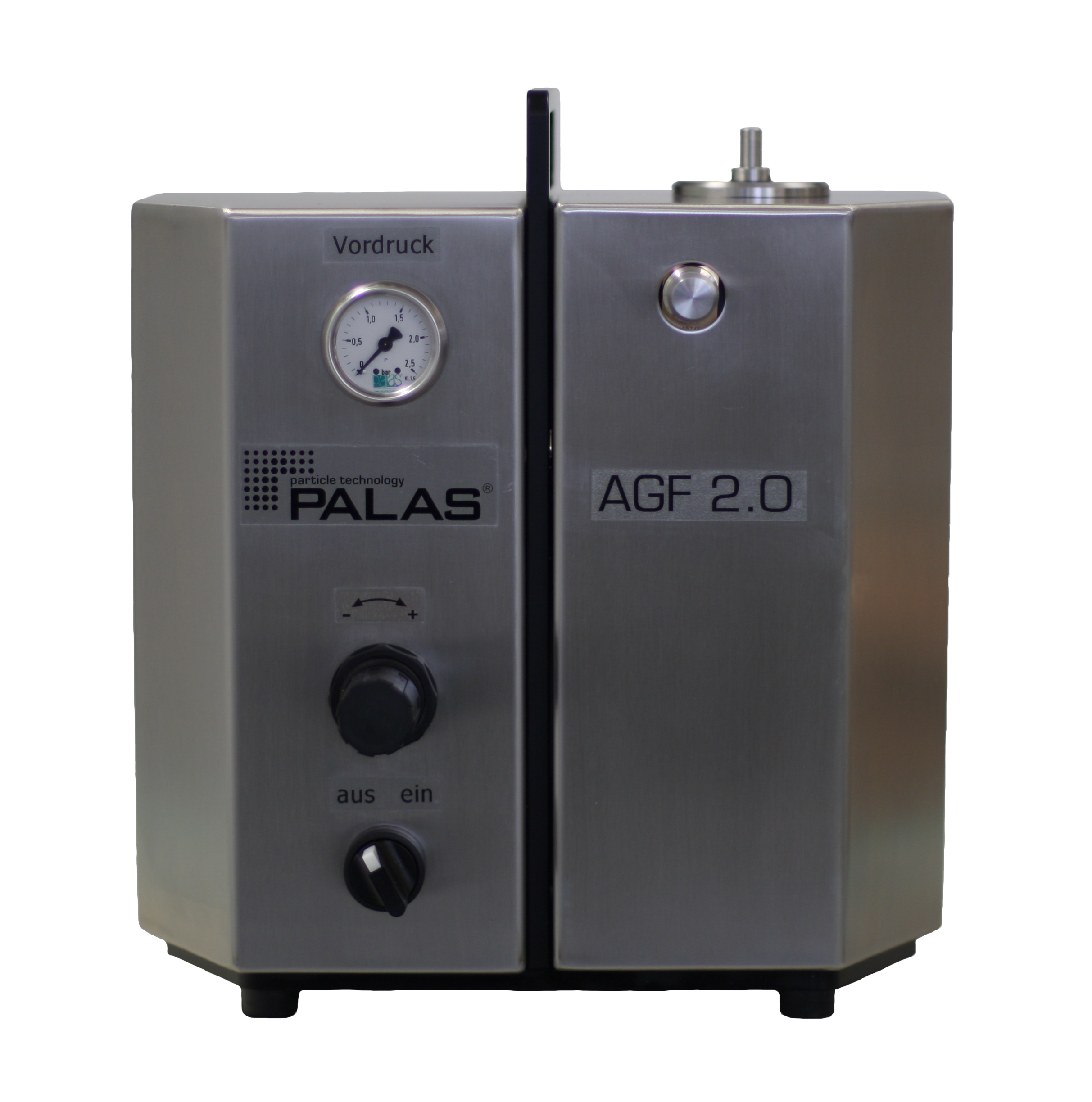

AGF 2.0
300x325x175
Approx. 9
6 - 17
4
0.25
2
x
AGF 2.0 ip
300x325x175
Approx. 15
12 - 14
2
0.25
2
x

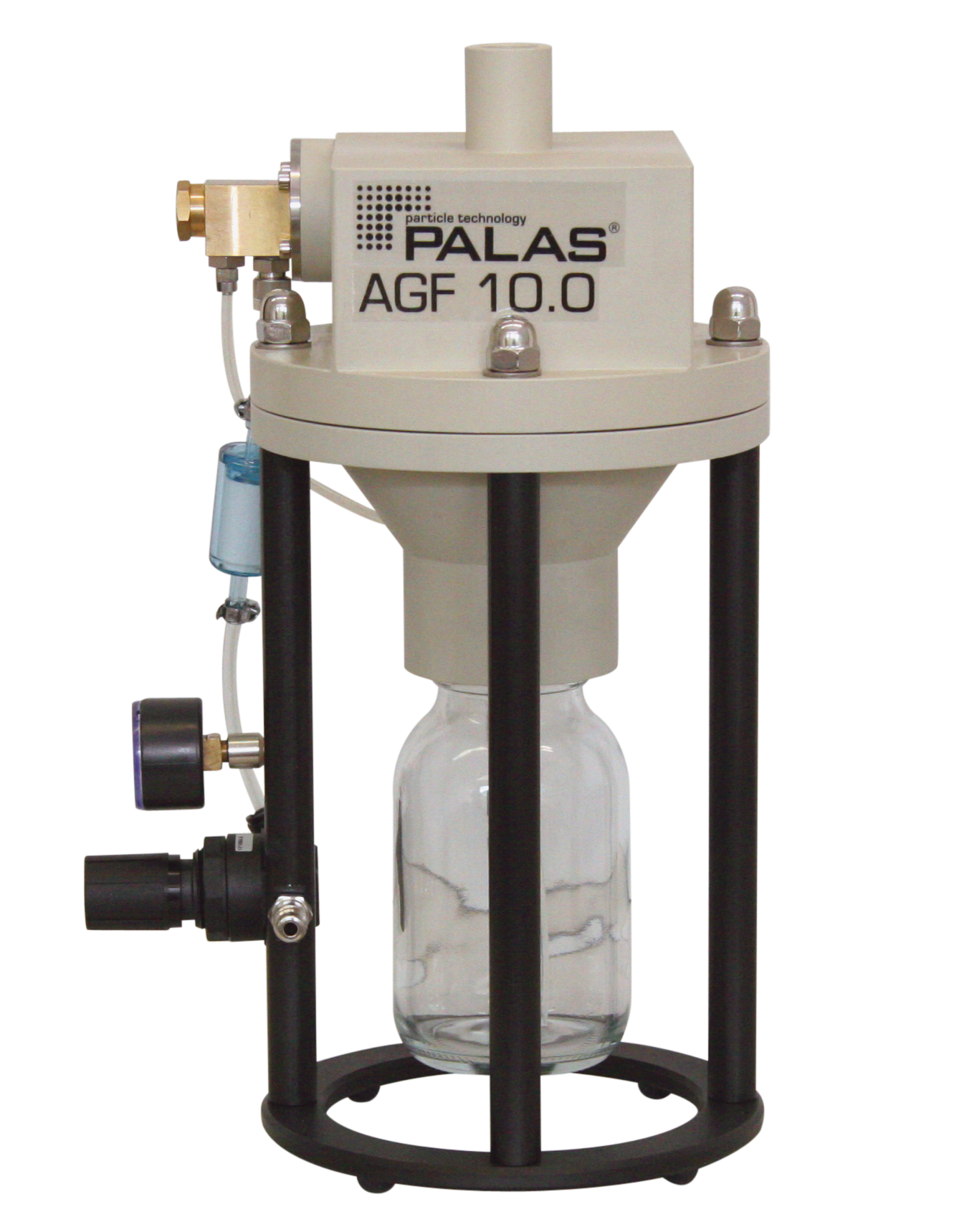

AGF 10.0
Ø240x385
Approx. 4
14 - 35
20
0.5
10
x
AGF 2.0 D
Ø200x260
Approx. 8
12 - 45
4
0.25
2
x
x
AGF 10.0 D
Ø200x300
Approx. 8
14 - 35
20
0.5
10
x
x
AGF 2.0 B**
Ø210x300
Approx. 4
6 - 25
4
0.25
2
x
UGF 2000
270x200x175
Approx. 4
Approx. 1 - 13
1.5
0.2
1.5
x

Tabelle 1: Übersicht über die AGF und UGF Systeme *applied for DEHS **test rig version ***average number diameter
