AGF 10.0 D

Druckfeste Version der AGF 10.0 Serie

Downloads

AGF 10.0 D

AGF 10.0 D

Druckfeste Version der AGF 10.0 Serie

Haben Sie noch Fragen?

Beschreibung

Der AGF 10.0 D ist im Gegensatz zu dem AGF 10.0 druckfest bis 10 bar Überdruck und kann somit bei Applikationen mit einem Absolutdruck von bis zu 11 bar eingesetzt werden, z. B. zum Testen von Druckluftfiltern und optischen Strömungsmessverfahren im Überdruck bis 10 bar.

AGF 10.0 D

Abb. 1: AGF 10.0 D

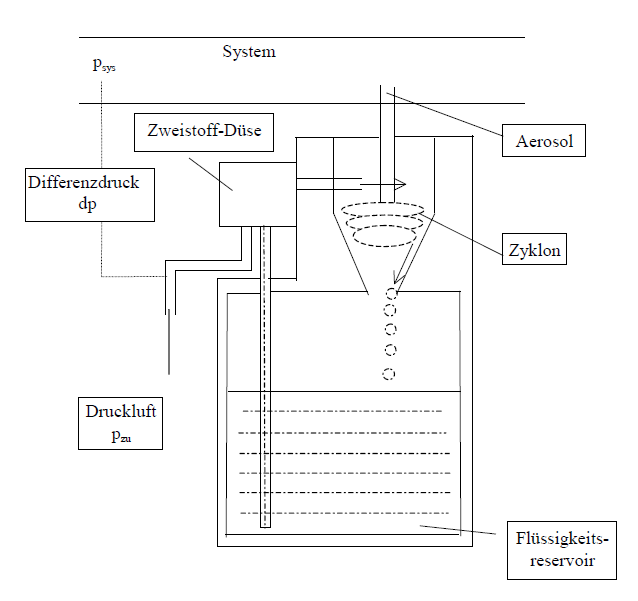

Mit den Aerosolgeneratoren der Serie AGF können Flüssigkeiten durch eine Zweistoffdüse zerstäubt werden. Die Abb. 2 zeigt eine schematische Anordnung der Generatorkomponenten des AGF 10.0 D:


Abb. 2: Schematische Darstellung des Aerosolgenerators

Inbetriebnahme

Die Druckluft wird einer Zweistoffdüse zugeführt. Der Vordruck an der Düse kann zwischen 0 und 10 bar über Umgebungsdruck eingestellt werden. Der Volumenstrom durch den AGF 10.0 D sollte über einen druckdichten Durchflussmesser ermittelt werden und muss zwischen 12 und 22 l/min betragen. Durch den in der Düse entstehenden Unterdruck wird die zu zerstäubende Flüssigkeit aus einem Vorratsbehälter angesaugt. Dabei lässt sich der Volumenstrom der Flüssigkeit über ein in die Düse integriertes Nadelventil einstellen.

Overview AGF System

Dimensions
WxHxD mm
Weight
Kg
Volume
l/m
mmax*g/h
dpmean***µm
dmaxµm
115/230 V
50/60 Hz
Pressure tight up to 10 bar
Compressed air supply
AGF 2.0
300x325x175
Approx. 9
6 - 17
4
0.25
2
x
AGF 2.0 ip
300x325x175
Approx. 15
12 - 14
2
0.25
2
x
AGF 10.0
Ø240x385
Approx. 4
14 - 35
20
0.5
10
x
AGF 2.0 D
Ø200x260
Approx. 8
12 - 45
4
0.25
2
x
x
AGF 10.0 D
Ø200x300
Approx. 8
14 - 35
20
0.5
10
x
x
AGF 2.0 B**
Ø210x300
Approx. 4
6 - 25
4
0.25
2
x
UGF 2000
270x200x175
Approx. 4
Approx. 1 - 13
1.5
0.2
1.5
x

*applied for DEHS **test rig version ***average number diameter Tabelle 1: Übersicht über die AGF und UGF Systeme

Vorteile

  • Erzeugung hoher Massenströme bis ca. 25 g/h
  • Exakte Einstellung der Betriebsparameter
  • Anzahlkonzentration CN kann ca. um den Faktor 10 variiert werden
  • Partikelgrößenverteilung bleibt praktisch konstant, wenn CN geändert wird
  • Anzahlverteilungsmaximum liegt im MPPS-Bereich
  • Praktisch keine Leistungsverluste
  • Optimale Konzentration, keine Koagulationsverluste
  • Beständig gegen viele Säuren, Laugen und Lösungsmittel
  • Robustes Design, Edelstahlgehäuse
  • Einfache Bedienung
  • Lange Dosierzeit

Technische Daten

Volumenstrom 14 – 35 l/min
Gewicht Ca. 8 kg
Partikelmaterial DEHS, DOP, Emery 3004, Paraffinöl, andere harzfreie Öle
Dosierzeit > 24 h
Massenstrom (Partikel) < 20 g/h (DEHS)
Druckluftanschluss Schnellkupplung
Anschluss (Aerosolauslass) Øinnen = 20 mm, Øaußen = 30 mm
Mittlerer Partikeldurchmesser (Anzahl) 0,5 µm
Partikeldurchmesser (größter) 10 µm
Besonderheiten Druckfest bis 10 bar
Füllmenge 300 ml
Abmessungen 200 • 300 mm (Ø • L)

Anwendungen

  • Reinraumtechnik
    • Abnahmemessungen und Lecktest nach ISO 14644 und VDI 2083
    • Lecktest, Dichtsitzprüfung
    • Erholzeitmessung
  • Filterprüfung, Qualitätskontrolle
    • Filterkassetten
    • KFZ-Innenraumfilter
    • Filtermedien, Schwebstofffilter, HEPA/ULPA-Filter
    • Druckluftfilter
  • Tracerpartikel
    • optische Strömungsmessverfahren im Überdruck bis 10 bar (Modelvariante AGF 10.0 D)
    • Inhalationsexperimente
    • LDA
  • Kalibrieren von zählenden Partikelmessverfahren
    • Vernebeln von Latex-Suspension < 5 µm
  • Test von Rauchmeldern

Downloads

Kurzbeschreibung
Kurzbeschreibung des Produkts auf zwei Seiten als PDF
Produktbeschreibung
ausführliche Produktbeschreibung als PDF
