PMFT 1000 M

PMFT 1000 M für den zuverlässigen Dauerbetrieb in der Routinekontrolle für Halbmasken. Prüfung der Gesamtpenetration besser als Norm, Effizienzmessung im Bereich von 145 nm bis 5 µm

Downloads

PMFT 1000 M: Atemschutzfiltern, Filtermaskeneffizienz

PMFT 1000 M

PMFT 1000 M für den zuverlässigen Dauerbetrieb in der Routinekontrolle für Halbmasken. Prüfung der Gesamtpenetration besser als Norm, Effizienzmessung im Bereich von 145 nm bis 5 µm

Haben Sie noch Fragen?

Beschreibung

Der PMFT 1000 M testet Atemschutzmasken besser als die Normen EN 149/EN 13274-7, mit zusätzlicher exakter Analyse der Filtermaskeneffizienz für SARS-CoV-2 (Größe ca. 120 nm bis 160 nm). Geprüft wird die photometrische Gesamtpenetration und der Fraktionsabscheidegrad d.h. der Wirkungsgrad über die Partikelgröße bzw. die partikelgrößenabhängige Penetration.

PMFT 1000 M für den zuverlässigen Dauerbetrieb in der Routinekontrolle für Halbmasken

Die Messung der Gesamtpenetration und der Penetration über die Partikelgröße erfolgt mit dem hochpräzisen Aerosolphotometer Promo® LED 2300.

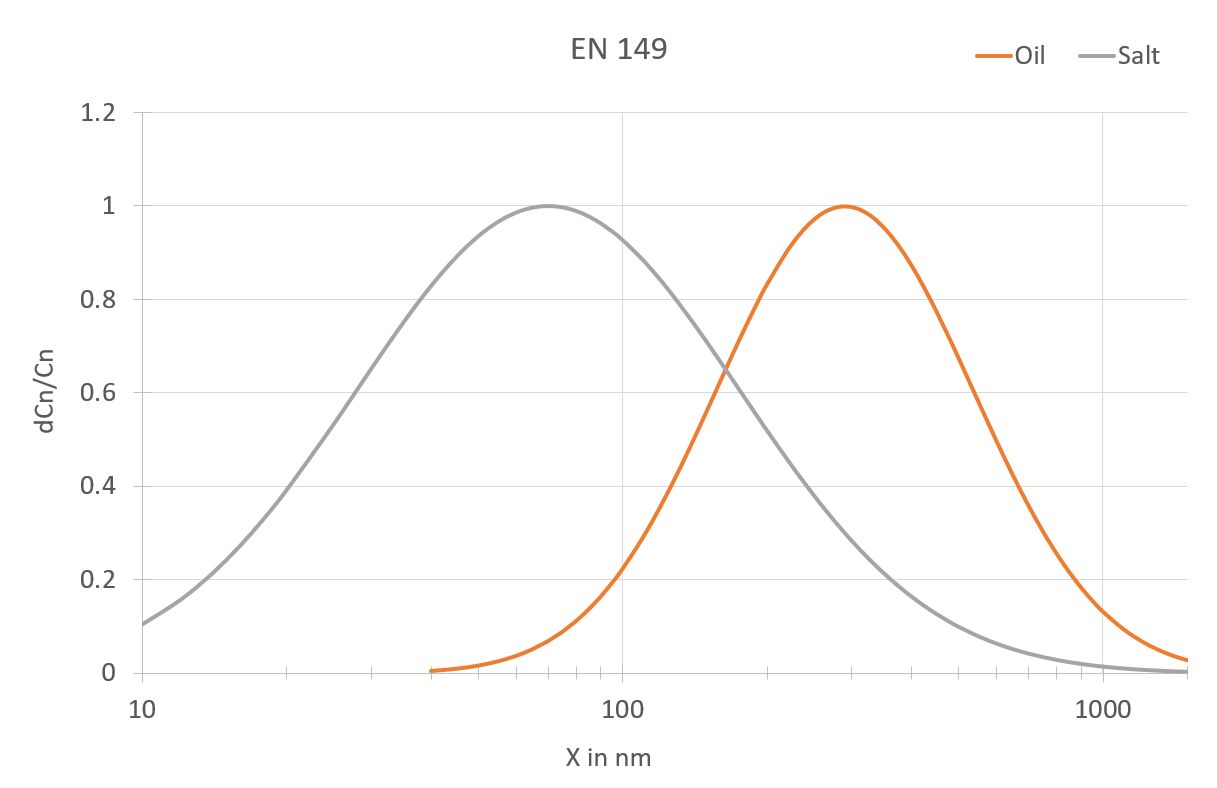

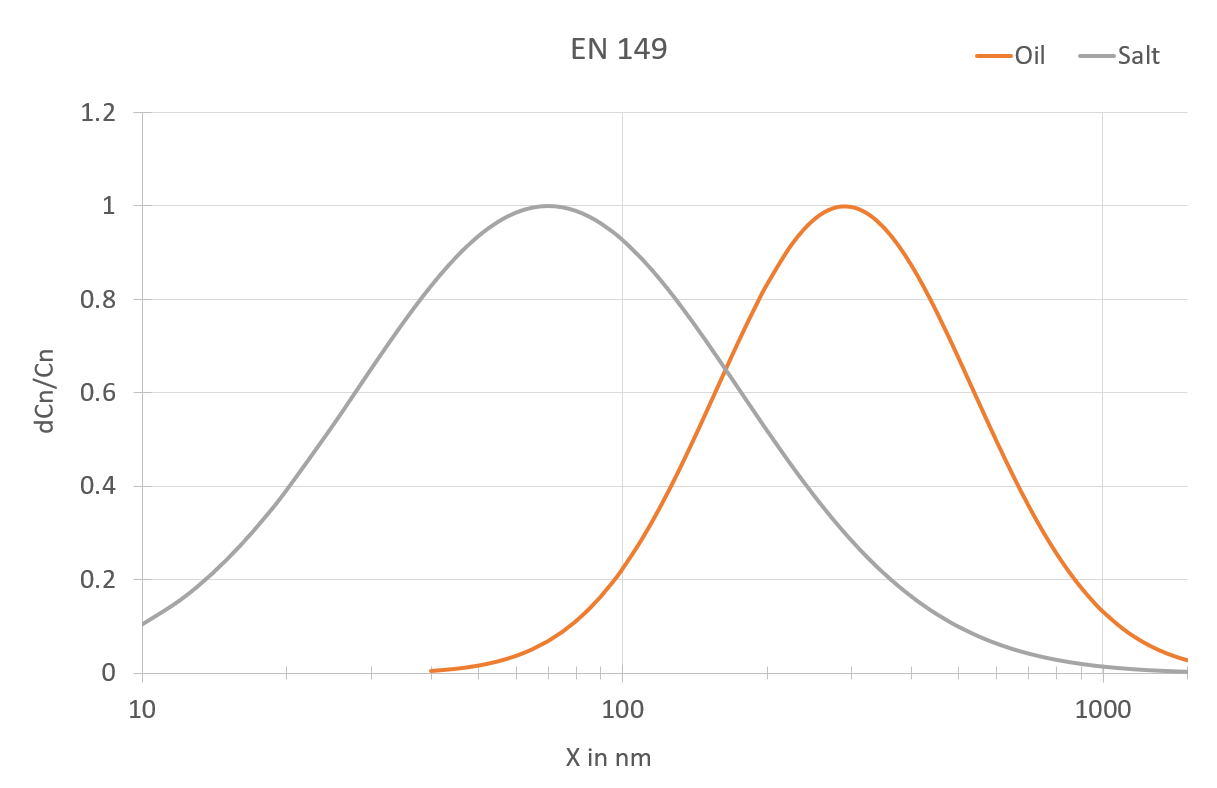

Die Größenverteilung des Testaerosols liegt nach Norm wie folgt:

EN 149

Öl: Mediandurchmesser 290 nm | Geom. Standardabweichung 1,85
Salz: Mediandurchmesser 70 nm | Geom. Standardabweichung 2,5

PMFT 1000: The size distribution of the test aerosol according to the standard

42 CFR 84 / GB 2626

Öl: Mediandurchmesser 200 nm | Geom. Standardabweichung 1,6
Salz: Mediandurchmesser 55 nm | Geom. Standardabweichung 1,86

NIOSH Distribution Plot

Auf Basis der Messung der Partikelpenetration über die Partikelgröße können mit dem PMFT 1000 M auch die Toleranzen in der Partikelgrößenverteilung nach EN 13274-7 als min. / max. Penetrationswert betrachtet werden. Zudem sind Vergleichswerte zu anderen Herstellern möglich (Option).

Comparison of EN 149 penetrations.PNG

Auch der Vergleich zu anderen Normen (42CFR84/NIOSH) ist mit dem Upgrade KIT 42CFR84 einfach möglich.

Comparison Niosh

Übersicht der Normen zur Prüfung des Durchlasses von Atemschutzmasken

EN 149
EN 13274-7
EN 13274-7
GB 2626
GB 2626
42 CFR 84
42 CFR 84
Aerosol
see EN 13274-7
NaCl
PaO
NaCl
PaO/DOP
NaCl
DOP
Mean diameter
see EN 13274-7
0.06 – 0.1 µm
0.29  – 0.45 µm
0.055 – 0.095 µm
0.165 – 0.205 µm
0.055 – 0.095 µm
0.165 – 0.205 µm
Standard deviation
see EN 13274-7
2 – 3
1.6 – 2.2
< 1.86 (by additional software module)
< 1.6 (by additional software module)
< 1.86 (by additional software module)
< 1.6 (by additional software module)
Concentration
see EN 13274-7
4 –12 mg/m³
15 – 25 mg/m³
< 200 mg/m³
(50 mg/m³) < 200 mg/m³
< 200 mg/m³
< 200 mg/m³
Discharge
-
-
-
required
required
required
required
Air flow
see EN 13274-7
95 l/min
95 l/min
85 ± 4 l/min
85 ± 4 l/min
85 ± 4 l/min
85 ± 4 l/min
Temperature
see EN 13274-7
22 ± 3 °C
-
25 ± 5 °C
25 ± 5 °C
25 ± 5 °C
25 ± 5 °C
Rel. humidity
see EN 13274-7
< 40 %
-

20 – 40 %

(by compressed air)

-

20 – 40 %

(by compressed air)

20 – 40 %

(by compressed air)

Measurement device
see EN 13274-7

Sodium flame photometer

Light scattering photometer

particle detector

particle detector

Light scattering photometer

Light scattering photometer

Measuring time
see EN 13274-7
30 s
30 s

lowest eff. during loading

lowest eff. during loading

lowest eff. during loading

lowest eff. during loading

Pause time
see EN 13274-7
180 s
180 s

lowest eff. during loading

lowest eff. during loading

lowest eff. during loading

lowest eff. during loading

Exposition
120 mg
120 mg
120 mg

200 ± 5 mg

200 ± 5 mg

200 ± 5 mg

200 ± 5 mg

PMFT remarks

O.K.

O.K.

O.K.

O.K. with upgrade KIT

O.K. with upgrade KIT

O.K. with upgrade KIT

O.K. with upgrade KIT


Erweiterungen / Zubehör

Der PMFT 1000 M ist mit Aerosolgeneratoren für die Messung der Penetration mit Öl und Salz ausgestattet. Messprozeduren für die schnelle Qualitätskontrolle (Kurztest) oder für die Prüfung nach Norm (Expositionsprüfung) werden vorbereitet mitgeliefert. Die Bedienung und der automatische Ausdruck des Messergebnisses sind somit auch für ungeübte Nutzer einfach möglich.

Vorteile

  • Arbeitsweise des Prüfstands besser als EN 149 und EN 13274-7
  • Äquivalent zu GB 2626, 42 CFR 84 und ASTM 2299-3 über zusätzliche Softwareoption
  • Test von Alltagsmasken nach CWA 17553
  • Erfüllt Anforderungen an CCF (Covid Certified Filter) – Qualitätssiegel
  • Wird mit zwei Aerosolgeneratoren für NaCl und Öl geliefert
  • Prüfung der fraktionalen Effizienz, z. B. Effizienz im gesamten Größenbereich von 145 nm bis 5 µm
  • Genaue Analyse der Filter- und Filtermaskeneffizienz für SARS-CoV-2 (Größe ca. 120 nm bis 160 nm). Effizienzanalyse bei 145 nm
  • Zukunftssicher: Funktioniert mit jeder Art von Aerosol ohne Anpassungen
  • Weitere Messung des Differenzdrucks, z. B. auch bei unterschiedlichen Anströmgeschwindigkeiten zur Simulation des Atemwiderstands
  • Anströmgeschwindigkeit einstellbar zwischen 1,5 – 70 cm/s
  • Produkt mit schneller Qualitätssicherung und kontinuierlicher Optimierung in F&E (Darstellung der Größenverteilung)
  • Individueller Gesichtsmaskenadapter für Ihr Produkt
  • Attraktives 2-Jahres-Wartungspaket für die Verfügbarkeit des Prüfstands
  • Kann mit Mas Q-Head als Mas-Q-Check betrieben werden
Die Softwareerweiterung bietet zusätzlich:
  • Darstellung der Penetrationsergebnisse des gesamten Toleranzbereiches der Größenverteilung nach EN 13274-7
  • Ermöglicht den Vergleich verschiedener Prüfinstitute und Prüfsysteme
  • Erleichtert Zertifizierung
  • Zeigt breiten Spielraum von Normen. Je nach Prüfbedienung – sprich Partikelgrößenverteilung des Prüfaerosols – kann ein und dieselbe Maske bei der Prüfung sehr gut abschneiden oder auch durchfallen

Technische Daten

Messbereich (Gesamtpenetration) 0,0005 - 100 %
Messbereich (Größe) 0,145 – 40 µm
Volumenstrom 1 – 27 m3/h - Druckbetrieb
Aufstellungsbedingungen +10 – +40 °C
Anströmgeschwindigkeit 1,5 – 70 cm/s (andere auf Anfrage)
Differenzdruckmessung 0 – 1.200 Pa
Aerosole Salze (z. B. NaCl, KCl), Flüssigaerosole (z. B. DEHS), Latexpartikel (PSL)
Druckluftversorgung 6 – 8 bar
Testfläche des Mediums 100 cm²
Verdünnungsfaktor 1 : 27
Elektrischer Anschluss 115 – 230 V, 50/60 Hz
Testbedingungen nach Norm +19 – +23 °C
Abmessungen Ca. 1.800 • 600 • 900 mm (H • B • T)

Fallstudien

  • Zuverlässiger Dauerbetrieb in der Routinekontrolle für Halbmasken
  • Messung der Gesamtpenetration von Atemschutzmasken
  • Exakte Analyse von Filtermaskeneffizienz für bspw. Coronavirus
  • Kann mit Mas-Q-Head als Mas-Q-Check betrieben werden

Downloads

Kurzbeschreibung
Kurzbeschreibung des Produkts auf zwei Seiten als PDF
Produktbeschreibung
ausführliche Produktbeschreibung als PDF
